Hydraulicznyzna maszyna do zakuwania lin stalowych GT-1350 (rama kosza) to wysokowydajne rozwiązanie do zagniatania lin stalowych o średnicy do 66 mm w operacjach wielokrotnego prasowania , zdolne do utrzymania maksymalnego ciśnienia roboczego 56 MPa i napędzany dwustopniowym agregatem hydraulicznym o mocy 11 kW. Jeśli potrzebujesz maszyny, która łączy w sobie wytrzymałość konstrukcyjną ramy kosza, certyfikat CE i kompatybilność z zestawami matryc GT-500T, to urządzenie sprawdzi się na wszystkich frontach.

Zrozumienie Zasada 3-6 w linie stalowej jest istotnym kontekstem przy wyborze odpowiedniego sprzętu do zaciskania. Zasada 3-6 stwierdza, że linę stalową należy wycofać z użytku, gdy: W jednej żyłce znajdują się 3 lub więcej uszkodzonych drutów w obrębie jednej długości skrętu liny, lub 6 lub więcej uszkodzonych przewodów jest rozmieszczonych w wielu żyłach w obrębie jednej długości skrętu. Ta szeroko cytowana norma (przyjęta przez ASME B30.2 i podobne normy) podkreśla, dlaczego precyzyjne i niezawodne zaciskanie ma znaczenie: źle zaprasowana końcówka może przyspieszyć zmęczenie drutu i prowadzić do przedwczesnej awarii. GT-1350 został zbudowany tak, aby zapewnić zakończenie, które zachowuje integralność liny stalowej przez długi czas.

Poniżej w tym artykule omówiono specyfikacje techniczne maszyny, tabelę rozmiarów matryc do zagniatania, wybór zestawu matryc, najlepsze praktyki operacyjne, dane dotyczące wydajności w branży i często zadawane pytania. Wszystkie prezentowane dane pochodzą z dokumentacji producenta i powszechnie przyjętych standardów branżowych.

Dane techniczne GT-1350 w skrócie

Hydrauliczna maszyna do zaciskania lin stalowych GT-1350 (rama kosza) jest produkowana przez Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. z korpus maszyny jednoblokowy , wybór projektu, który eliminuje szwy spawalnicze i połączenia śrubowe w strefach dużych naprężeń, bezpośrednio przyczyniając się do dłuższej żywotności i skróconych okresów międzyobsługowych. Matryce kształtujące są kute ze stali stopowej o wysokiej wytrzymałości i mają okrągłą konstrukcję z automatycznym pozycjonowaniem, dzięki czemu wymiana matryc jest szybka i powtarzalna.

The dwuciśnieniowy układ zasilania olejem z pompą umożliwia szybkie opuszczenie tłoka w fazie zbliżania, a następnie automatyczne przejście na powolny skok pod wysokim ciśnieniem w rzeczywistej fazie tłoczenia. To dwustopniowe zachowanie chroni zarówno zestaw matryc, jak i obrabiany przedmiot, jednocześnie znacznie skracając czas cyklu w porównaniu z systemami jednostopniowymi. Tłok można także zatrzymać w dowolnej pozycji podczas jazdy, co jest istotne przy dostosowywaniu wymiarów oczka lub pętli na bieżąco.

Schemat izometryczny 3D GT-1350 z etykietami kluczowych komponentów

Poniższy diagram SVG ilustruje główne strefy konstrukcyjne maszyny z ramą koszową GT-1350. Każdy oznaczony element odpowiada komponentowi funkcjonalnemu opisanemu w karcie specyfikacji i instrukcji.

Na schemacie podkreślono architektura ramy kosza , co zapewnia doskonałą sztywność boczną w porównaniu z konwencjonalnymi konstrukcjami z ramą C lub H. Zintegrowane górne i dolne bloki matrycy są osadzone bezpośrednio w precyzyjnie obrobionych kieszeniach, zapewniając powtarzalne ustawienie matrycy w tysiącach cykli. Na oddzielnym panelu sterowania znajdują się wszystkie interfejsy operatora, w tym manometr, lampki kontrolne i przełączniki głównych zaworów hydraulicznych, dzięki czemu podzespoły znajdujące się pod wysokim napięciem znajdują się z dala od strefy roboczej.

Tabela rozmiarów matryc do zaciskania dla GT-1350

Wybór prawidłowego zestaw matryc do zaciskania jest najważniejszym czynnikiem w uzyskaniu zakończenia spełniającego wymagania dotyczące obciążenia i wykończenia powierzchni. GT-1350 akceptuje matryce kompatybilne zarówno z własnymi wymiarami kieszeni matrycy, jak i, zgodnie z projektem, z mniejszymi matrycami z prasy GT-500T. Ta kompatybilność krzyżowa zmniejsza całkowite inwestycje w narzędzia dla warsztatów obsługujących wiele maszyn. Poniższa tabela rozmiarów matryc do zagniatania jest reprezentatywnym odniesieniem; zawsze przed rozpoczęciem produkcji należy sprawdzić arkusz specyfikacji producenta tulei.

The wymagana liczba naciśnięć zwiększa się wraz ze średnicą tulei, ponieważ każde naciśnięcie powoduje obrót tulei o stały przyrost kątowy, aby uzyskać równomierne ściskanie promieniowe. Pomijanie etapów prasowania lub zatrzymywanie się przy niewystarczającej liczbie naciśnięć jest główną przyczyną niespójnych zakończeń. Instrukcja obsługi GT-1350 zaleca operatorom zmierzenie średnicy zewnętrznej gotowego rękawa po każdym pełnym cyklu prasowania za pomocą skalibrowanego mikrometru w celu potwierdzenia zgodności wymiarowej przed wydaniem zawiesia do serwisu.

Powyższy wykres słupkowy ilustruje zależność pomiędzy średnicą liny stalowej a odpowiadającym jej zakresem średnicy zewnętrznej tulei obsługiwanym przez GT-1350 przy użyciu techniki wieloprasowej. Większe liny wymagają proporcjonalnie cięższych rękawów i większych przyrostów docisku, ale pułap 56 MPa maszyny zapewnia wystarczającą siłę w górnym zakresie zakresu udźwigu. To sprawia, że ​​GT-1350 jest jedną z najbardziej wydajnych hydraulicznych maszyn do zagęszczania lin stalowych z ramą koszową w swojej klasie silników, co wypada korzystnie w porównaniu z międzynarodowymi wzorcami dla pras o mocy 11 kW.

Hydrauliczna maszyna do zagniatania lin stalowych: jak działa system podwójnego ciśnienia

Obwód hydrauliczny GT-1350 opiera się na: dwustopniowy układ pomp która stała się punktem odniesienia w sektorze pras linowych. Podczas suwu zbliżania pompa zapewnia duży przepływ przy niskim ciśnieniu, dzięki czemu tłok szybko opada do obrabianego przedmiotu, bez straty czasu. Po wykryciu kontaktu (poprzez hydrauliczny wzrost przeciwciśnienia) obwód automatycznie przełącza się w tryb wysokiego ciśnienia i niskiego przepływu w celu wykonania zatłaczania. To przejście jest płynne i nie wymaga interwencji operatora.

W systemie uszczelniającym zastosowano wysokiej jakości uszczelnienia hydrauliczne przystosowane do długotrwałej pracy przy ciśnieniach przekraczających limit roboczy maszyny. Zapewnia to znaczny margines bezpieczeństwa i gwarantuje, że płyn hydrauliczny nie zanieczyszcza obszaru roboczego ani powierzchni liny, co mogłoby zagrozić zarówno bezpieczeństwu, jak i odporności na korozję gotowego zakończenia. System posiada również zintegrowany, fabrycznie ustawiony ciśnieniowy zawór nadmiarowy, chroniący zarówno operatora, jak i oprzyrządowanie przed nadmiernym ciśnieniem.

Powyższa krzywa ciśnienia ilustruje charakterystyczny dwustopniowy profil cyklu kształtowania GT-1350. Podczas zbliżania ciśnienie pozostaje niskie, aby umożliwić szybki postęp, a następnie gwałtownie wzrasta, gdy matryca styka się z tuleją, osiągając maksimum w pobliżu maksymalnego ciśnienia maszyny wynoszącego 56 MPa podczas pełnego zagęszczania. Faza powrotu powoduje szybkie uwolnienie ciśnienia. Profil ten jest zgodny z najlepszymi praktykami branżowymi dotyczącymi hydraulicznych pras do lin stalowych pracujących w kopalniach, nabrzeżach i dźwigach.

Zastosowania branżowe i testy wydajności

Hydrauliczna prasa do zaciskania lin stalowych GT-1350 jest przeznaczona do pracy ciągłej w szerokim zakresie branż. Zakuwanie liny stalowej to podstawowy proces w branżach, w których udźwig i naciąg mają kluczowe znaczenie dla bezpieczeństwa, a certyfikat CE maszyny gwarantuje, że spełnia ona wymagania europejskiej dyrektywy maszynowej w zakresie ochrony operatora i kompatybilności elektromagnetycznej.

• Przemysł linowy: Produkcja w dużych ilościach wstępnie zamontowanych zawiesi, zespołów z uchami i uzdami wieloramiennymi.
• Górnictwo i hutnictwo: Liny wyciągowe i liny prowadzące szyb w górnictwie podziemnym i odkrywkowym wymagającym zweryfikowanych zakończeń MBL (minimalne obciążenie zrywające).
• Działalność nabrzeży i portów: Liny cumownicze, podwieszenia holownicze i zespoły wciągników głównych dźwigów na terminalach kontenerowych i ładunków masowych.
• Kolej i elektryka: Układy naciągu sieci trakcyjnej i zespoły linii napowietrznych, w których zgodność wymiarowa zakończeń jest określona z wąskimi tolerancjami.
• Offshore i budownictwo: Kable odciągowe, systemy cumownicze i elementy naprężające konstrukcyjne przy pracach na mostach i platformach morskich.

Wykres radarowy przedstawia wewnętrzną analizę możliwości GT-1350 w sześciu wymiarach operacyjnych. Maksymalne ciśnienie robocze i trwałość wynik w górnej części zakresu dzięki jednoczęściowej konstrukcji korpusu i elementom kształtowanym ze stali stopowej. Kompatybilność matryc i wskaźniki bezpieczeństwa są również wysokie, na co wpływa certyfikat CE, kompatybilność krzyżowa z matrycami GT-500T oraz wbudowany reduktor ciśnienia w maszynie. Prędkość cyklu jest nieco niższa od maksymalnej, ponieważ prędkość powrotu tłoka (10 mm/s) jest regulowana wymaganiami dotyczącymi bezpiecznej dekompresji, co stanowi celowy kompromis projektowy w zakresie bezpieczeństwa operatora i trwałości matrycy.

Wybór i konserwacja zestawu matryc do zaciskania

A zestaw matryc do zaciskania dla GT-1350 należy dobrać do nominalnej średnicy liny stalowej i rodzaju tulejki (tulejka owalna, okrągła lub tuleja klinowa). Zestawy matryc owalnych tworzą sześciokątny lub owalny przekrój poprzeczny gotowej tulei i są preferowane w większości zastosowań zawiesi, ponieważ zapewniają punkt odniesienia podczas kontroli wizualnej. Zestawy matryc okrągłych są stosowane tam, gdzie wymagana jest jednorodność wymiarów we wszystkich płaszczyznach promieniowych, na przykład przy przygotowaniu gniazd gwintowanych lub precyzyjnych zespołach uch cumowniczych.

Protokół konserwacji zestawu matryc

1. Po każdych 200 cyklach kształtowania sprawdzić powierzchnię matrycy pod kątem pęknięć, odprysków lub zatarć za pomocą lupy 10x lub penetrantu matrycy.
2. Nałóż cienką warstwę smaru przeciwzatarciowego lub smarnego na powierzchnie współpracujące matrycy przed każdą zmianą, aby zmniejszyć tarcie i zapobiec zgrzewaniu się połówek matrycy na zimno.
3. Sprawdź wymiar zamknięcia matrycy za pomocą skalibrowanej płytki wzorcowej ustawionej na początku każdej serii produkcyjnej; wymiary wykraczające poza zakres tolerancji wskazują na zużycie matrycy i należy wymienić komplet.
4. Gdy nie są używane, przechowuj matryce w wyściełanych futerałach; nigdy nie układaj matryc bez zabezpieczenia, ponieważ uszkodzenia udarowe powierzchni wnęki bezpośrednio przekładają się na wady powierzchni tulei.
5. Zapisz liczbę cykli każdego zestawu matryc w dzienniku konserwacji; Xingtai Hydraulic zaleca wymianę matryc, gdy wymiar zamknięcia odbiega o więcej niż 0,3 mm od wartości nominalnej.

Funkcja automatycznego pozycjonowania GT-1350 oznacza, że ​​zestaw matryc samocentruje się wokół tulei przed przyłożeniem nacisku, co zmniejsza błąd operatora podczas ładowania. Jest to znacząca zaleta w porównaniu z maszynami do ręcznego ustawiania położenia i bezpośrednio zmniejsza częstość występowania niecentrycznych zakuć, które są główną przyczyną zmniejszonej wydajności zakończeń w operacjach zagęszczania hydraulicznego (jak zauważono w praktycznych przewodnikach branżowych opublikowanych przez Radę Techniczną ds. Lin Stalowych).

Powyższy wykres słupkowy stanowi schematyczne przedstawienie sposobu, w jaki odchylenie wymiarowe matrycy kumuluje się wraz z liczbą cykli dla typowego zestawu matryc ze stali stopowej stosowanego w linach o dużej średnicy. Odchylenie pozostaje nieistotne przez pierwsze 400 cykli, zaczyna przyspieszać między 600 a 800 cyklami w miarę wzrostu utwardzania przez zgniot i ścierania powierzchni i zazwyczaj przekracza próg wymiany 0,3 mm po 1000 cyklach lub wcześniej, w zależności od twardości materiału tulei. Operatorzy śledzący te dane mogą proaktywnie planować wymianę matrycy, unikając dotarcia na miejsce końcówek niezgodnych ze specyfikacją.

Zdjęcie produktu GT-1350

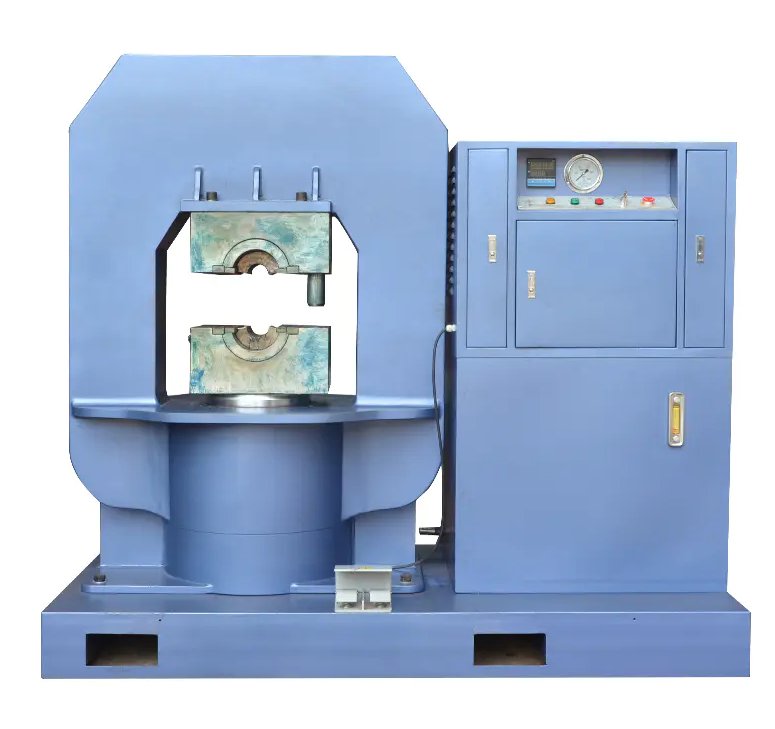

Hydrauliczna maszyna do zaciskania lin stalowych GT-1350 (rama kosza) wyprodukowana przez Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. Charakterystyczna korpus ramy kosza , wyfrezowany z jednego bloku stali, widoczny jest pośrodku. W oddzielnej szafie sterowniczej po prawej stronie znajduje się dwuciśnieniowy zespół hydrauliczny, manometr, panel wskaźników i główne przełączniki sterujące. Maszyna posiada certyfikat CE i została wywieziona do Wielkiej Brytanii, Australii, Holandii, Łotwy, Malezji, Tajlandii, Indii, Rosji, Botswany, Polski i na dodatkowe rynki.

O Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.

Firma Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. została założona w 1992 i znajduje się w mieście Taizhou w prowincji Jiangsu w Chinach. Firma specjalizuje się w produkcji hydraulicznych pras do lin stalowych, maszyn do wyżarzania i zwężania lin stalowych, tulei aluminiowych oraz chwytaków do podnoszenia. Xingtai Hydraulic jest wyposażony w zaawansowane zakłady produkcyjne, duże możliwości techniczne, autorytatywny sprzęt testujący i kompleksowy system zarządzania jakością.

Elementy kształtujące maszyn hydraulicznych Xingtai są kute ze stali stopowej o wysokiej wytrzymałości. Korpus maszyny wykonany jest z jednego bloku materiału, co zapewnia integralność strukturalną i długą żywotność. W układach hydraulicznych zastosowano dwuciśnieniowy układ zasilania olejem z pompą, który umożliwia szybki ruch w górę i w dół, zapewniając jednocześnie płynny proces prasowania. Taka konstrukcja znacznie poprawia jakość tłoczenia i wydajność produkcji.

Maszyny hydrauliczne Xingtai były eksportowane do wielu krajów, w tym do Wielkiej Brytanii, Australii, Holandii, Łotwy, Malezji, Tajlandii, Indii, Rosji, Botswany, Polski i innych. Kierując się filozofią „wysoka jakość, konkurencyjna cena i trwałe zaangażowanie”, firma stara się spełniać potrzeby klientów i zapewniać najlepszą obsługę, służąc zarówno obecnym, jak i nowym klientom na tym samym poziomie doskonałości.
