Zaciski do liny stalowej

Co to jest terminal stalowy w zastosowaniach z linami stalowymi? Kompletny przewodnik

A terminal stalowy to okucie mocowane na stałe do końca liny stalowej, umożliwiające połączenie z kotwami, ściągaczami, szeklami lub elementami konstrukcyjnymi. W inżynierii lin stalowych zaciski stanowią krytyczny interfejs pomiędzy liną a konstrukcją nośną i często są najsłabszym punktem systemu, jeśli są nieprawidłowo wybrane lub zainstalowane. Dane branżowe to pokazują ponad 30% awarii montażu lin stalowych rozpoczynają się na końcu, a nie wzdłuż samego korpusu liny. Zrozumienie typów terminali, wskaźników wydajności i prawidłowej instalacji jest zatem niezbędne w przypadku każdego zastosowania lin stalowych, architektonicznych lub morskich.

1. Rodzaje końcówek stalowych stosowanych w linach stalowych

Terminale stalowe dzielą się na kilka odrębnych kategorii, z których każda jest dostosowana do różnych wymagań dotyczących obciążenia, metod instalacji i środowisk użytkowania końcowego. Wybór odpowiedniego typu bezpośrednio determinuje sprawność mechaniczną połączenia.

(1) Zaciski kształtowane (bez zacisków).

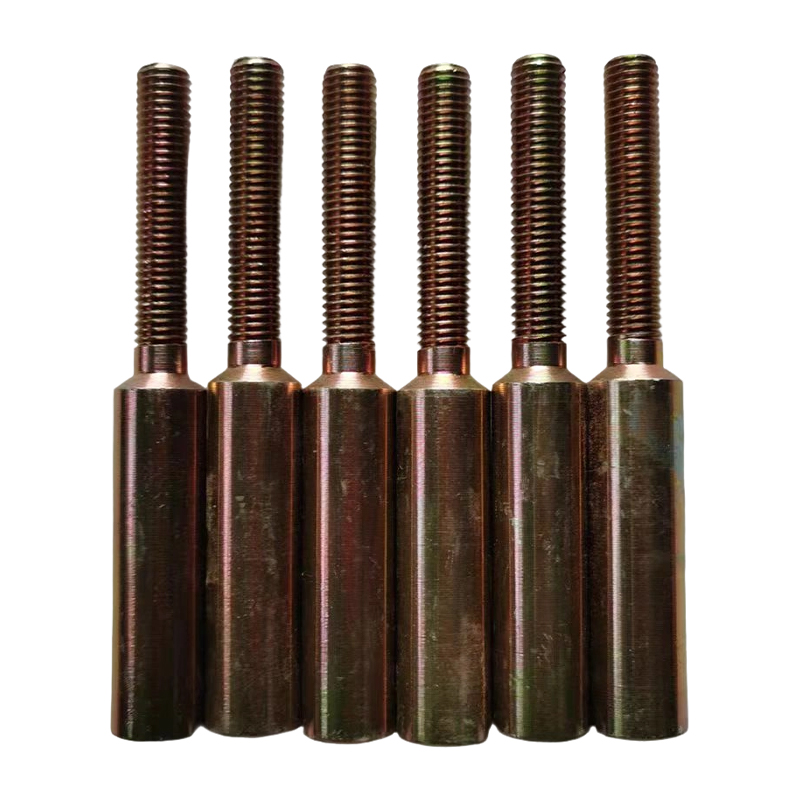

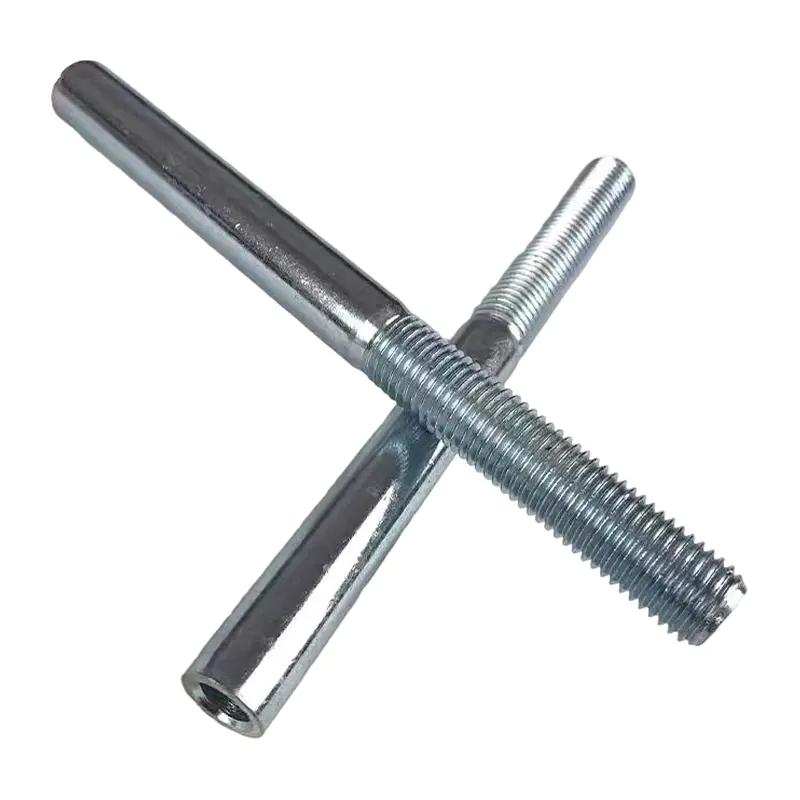

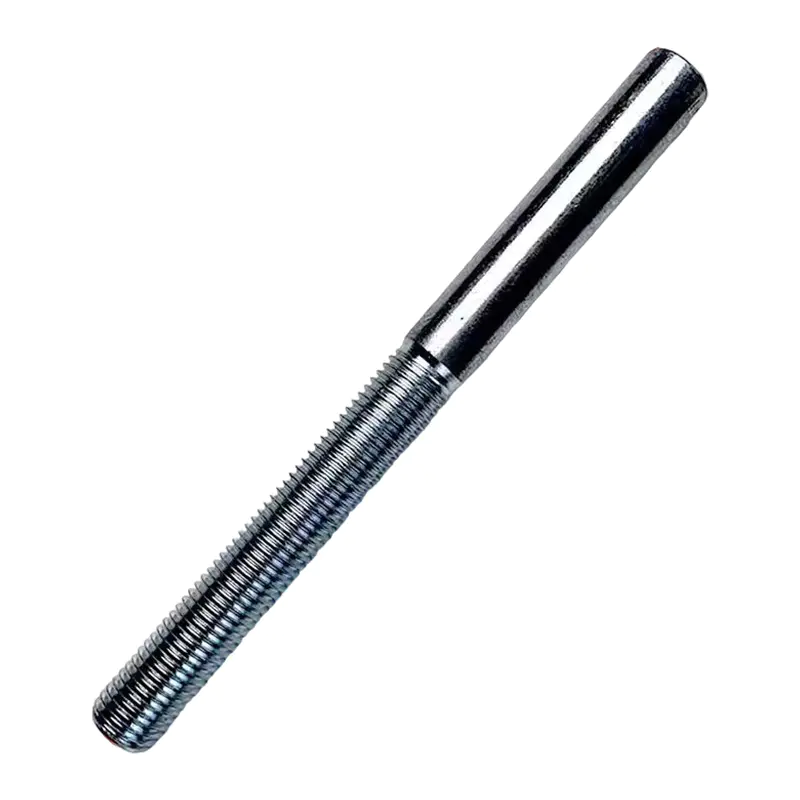

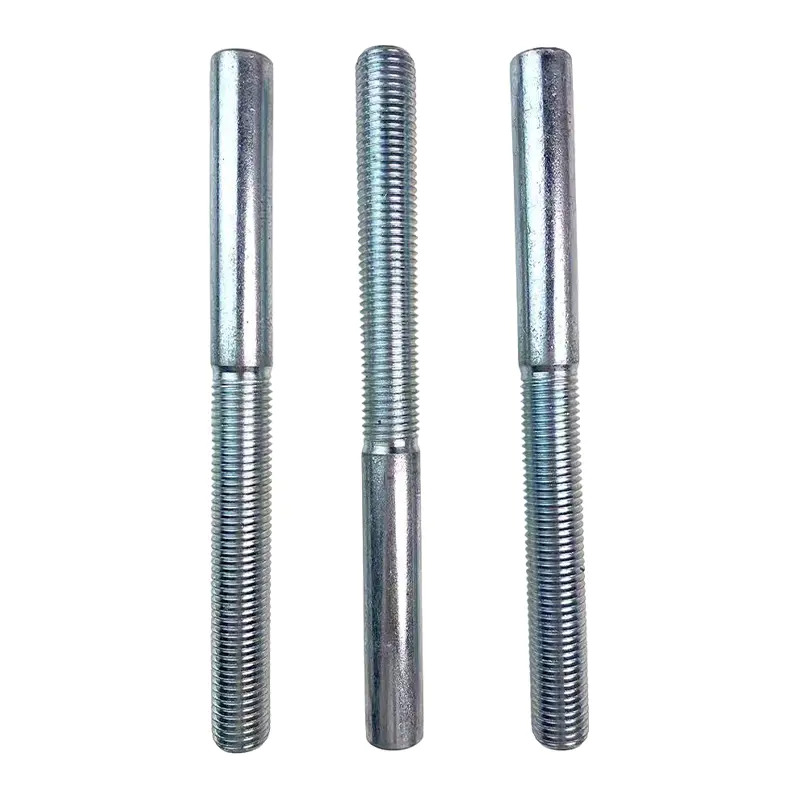

Końcówki kształtowane są formowane na zimno na końcu liny za pomocą prasy hydraulicznej, tworząc trwałe połączenie o wysokiej wydajności. Przy prawidłowym zastosowaniu osiągają 95–100% minimalnego obciążenia zrywającego liny (MBL) co czyni je preferowanym wyborem do zastosowań konstrukcyjnych, architektonicznych i dźwigowych. Typowe formy korpusów obejmują widełki, oczka, kołki i końcówki prętów gwintowanych.

(2) Nasadki kulkowe (żywiczne lub cynkowane).

Gniazda do lutowania to zalane końcówki, w których otwarte końce przewodów są osadzone w stopionym cynku lub żywicy epoksydowej wewnątrz stożkowego korpusu gniazda. Ta metoda zapewnia najwyższą możliwą wydajność — do 100% MBL — i jest standardem w przypadku lin do wciągników dźwigowych, wyciągów kopalnianych i kabli mostowych, gdzie wymagana jest możliwość odłączania i ponownego zakończenia w terenie.

(3) Zaciski do lin stalowych (typ U-Bolt)

Zaciski typu U-bolt to najbardziej dostępna w terenie metoda zacisków, ale także najbardziej podatna na niewłaściwe użycie. Prawidłowo zastosowane zgodnie z ASME B30.26 osiągają w przybliżeniu 80% MBL . Częsty błąd — błąd „siodełka w ślepym zaułku” — może obniżyć wydajność nawet do 60% . Liczba wymaganych zacisków wzrasta wraz ze średnicą liny: lina o średnicy 20 mm wymaga minimum 4 klipy rozmieszczone w odpowiednich odstępach.

(4) Nasadki klinowe

Nasadki klinowe umożliwiają szybką instalację i wymianę w terenie bez specjalnych narzędzi. Są szeroko stosowane w żurawiach budowlanych i linach zgarniakowych. Ich typowa wydajność wynosi 75–90% MBL w zależności od konstrukcji i wymagają zabezpieczenia ślepego końca, aby zapobiec przypadkowemu rozłączeniu w przypadku odwrócenia obciążenia.

2. Stalowe materiały zaciskowe i odporność na korozję

Materiał korpusu terminala musi być dopasowany do środowiska pracy. Trzy najpopularniejsze opcje w profesjonalnych zespołach lin stalowych to:

• Stal węglowa (cynkowana lub cynkowana ogniowo) — norma dla budownictwa, górnictwa i ogólnego podnoszenia. Ekonomiczne i dostępne w najszerszym zakresie rozmiarów. Powłoka ocynkowana zapewnia odpowiednią ochronę w umiarkowanych środowiskach.
• Stal nierdzewna (klasa 316) — obowiązkowe w środowisku morskim, przetwórstwie spożywczym, architektonicznym i przybrzeżnym. Dostarcza doskonała odporność na wżery i żywotność do 3× dłużej niż ocynkowana stal węglowa w warunkach mgły solnej.
• Stal stopowa o wysokiej wytrzymałości — stosowane w dźwigach ciężkich i zastosowaniach górniczych, gdzie priorytetem jest zwartość i maksymalny stosunek wytrzymałości do masy. Zwykle dostępne w oznaczeniach klasy 80 i 100.

3. Wybór terminala według zastosowania — tabela referencyjna

Różne branże nakładają różne wymagania na terminale stalowe. Poniższa tabela podsumowuje typowy wybór terminali według zastosowania, aby pomóc projektantom i inżynierom olinowania.

4. Trendy w zakresie nośności — wpływ wyboru terminala na wytrzymałość zespołu

Poniższy wykres ilustruje, jak efektywne obciążenie niszczące kompletnego zespołu liny stalowej zmienia się w zależności od typu końcówki dla a Średnica 16 mm, lina 6×19 IWRC z MBL około 15,0 ton . Terminal staje się elementem ograniczającym, gdy jego sprawność spada poniżej 100%.

5. Często zadawane pytania

P1: Jaka jest różnica między końcówką kształtowaną a gniazdem do zalewania i która jest mocniejsza?

Obydwa osiągają niemal identyczny poziom wydajności, jeśli są prawidłowo stosowane – sięgają kielichów kulkowych 100% MBL , podczas gdy terminale kształtowane docierają 95–100% MBL . Kluczową różnicą jest instalacja i ponowne użycie: końcówki kształtowane są trwałe, kompaktowe i idealnie nadają się do montażu fabrycznego, podczas gdy tuleje do zalewania można zalewać na miejscu i ponownie zalewać, co czyni je preferowanymi w przypadku lin do wyciągów kopalnianych i zastosowań dźwigowych, gdzie wymagane jest okresowe ponowne zakończenie. W przypadku większości celów związanych z podnoszeniem i olinowaniem dowolny typ jest akceptowalny, jeśli zespół jest prawidłowo zaprojektowany i sprawdzony.

P2: Jak określić, ile zacisków do liny stalowej ze śrubami U jest potrzebnych dla danej średnicy liny?

Wymagana liczba zacisków śrub U rośnie wraz ze średnicą liny i jest określona w normie ASME B30.26 oraz w tabelach momentów obrotowych producenta. Ogólnie rzecz biorąc: liny do 10 mm wymagają 3 klipsów , wymagane jest 12–16 mm 4 klipy , wymagane jest 18–22 mm 5 klipów i liny powyżej 25 mm wymagają 6 lub więcej klipów . Zaciski muszą być zawsze instalowane tak, aby siodełko znajdowało się po stronie czynnej (nośnej), a śruba w kształcie U po stronie martwej — odwrócenie tej pozycji zmniejsza wydajność nawet o 25% .

P3: Kiedy należy stosować końcówki ze stali nierdzewnej zamiast końcówek ze stali ocynkowanej?

Należy zawsze wybierać zaciski ze stali nierdzewnej (klasy 316), jeśli zespół będzie narażony na działanie słonej wody, atmosfery zawierającej chlorki lub środowiska przybrzeżne o wysokiej wilgotności – typowe dla olinowania morskiego, platform wiertniczych, obudów basenów i przybrzeżnych instalacji architektonicznych. Testy w mgle solnej wykazały, że końcówki ze stali nierdzewnej 316 nie wykazują znaczącej korozji 1000 godzin w porównaniu ze stalą ocynkowaną, w której mogą pojawiać się przebicia czerwonej rdzy 500 godzin w agresywnych środowiskach. Zaciski ze stali nierdzewnej eliminują także ryzyko korozji galwanicznej, które pojawia się w przypadku stosowania złączek ze stali węglowej z liną ze stali nierdzewnej — jest to kombinacja, która przyspiesza korozję mniej szlachetnego metalu na styku.
