Okucie ze stali flamandzkiej Sprzedaż hurtowa
Dom / Produkty / Akcesoria / Okucie ze stali flamandzkiej

Okucie ze stali flamandzkiej

+ Skontaktuj się z nami
PRZEDV：Zaciski do liny stalowejDALEJ：Tuleja aluminiowa/tuleja aluminiowa DIN3093
  • Parametr
  • Inne opisy
  • Kontakt

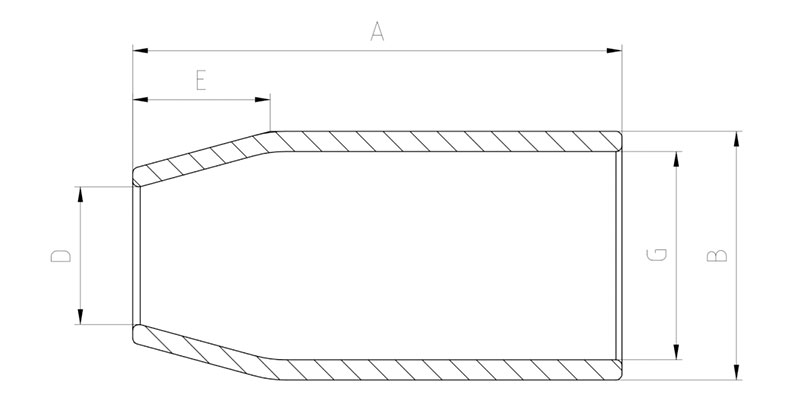

Technical Data
Nie. Rozmiar Waga Wymiar
cal mm A B D E G
1 1/4 6-7 0.023 25.4 16.76 7.87 7.11 11.94
2 5/16 8 0.064 38.1 23.11 11.18 11.18 15.75
3 3/8 9-10 0.064 38.1 23.11 11.94 9.91 16.76
4 7/16 11 0.15 50.8 30.99 13.97 16.51 21.59
5 1/2 13 0.132 50.8 30.99 16 14.22 23.11
6 9/16 14 0.29 69.85 37.34 17.53 16 26.16
7 5/8 16 0.254 69.85 37.34 19.05 16 27.69
8 3/4 18-19 0.4 81.03 43.69 23.11 21.34 32.51
9 7/8 22 0.59 90.42 51.56 26.16 25.4 38.86
10 1 25-26 0.89 101.6 57.91 29.46 28.7 43.69
11 1-1/8 28-29 1.18 122.17 63.5 32.51 31.75 49.28
12 1-1/4 31-32 1.61 131.83 70.61 36.58 35.81 54.86
13 1-3/8 34-35 1.92 147.57 76.2 39.62 39.62 60.45
14 1-1/2 37-38 2.263 158.75 82.55 42.93 42.93 66.8
15 1-3/4 44-45 3.65 184.15 97.54 49.28 50.04 79.5
16 2 50-52 5.15 215.9 111.25 57.15 57.15 92.2
17 2-1/4 56-57 8.78 242.82 127.76 63.5 64.26 102.36
18 2-1/2 62-64 10.67 266.7 139.7 69.85 71.37 114.3
19 2-3/4 68-70 12.7 292.1 146.05 76.2 78.49 120.65
20 3 75-76 13.34 304.8 152.4 82.55 85.85 127
21 3-1/4 16.8 330.2 165.1 98 90 137.9
22 3-1/2 87-89 21.05 355.6 177.8 98.55 100.08 148.34
23 3-3/4 93-95 24.95 381 190.5 103.12 107.95 160.27
24 4 100-105 30.84 406.4 206.5 111.25 114.3 172.97
25 4-1/2 112-114 45.36 457.2 231.9 123.95 128.52 194.56
26 5 66 508 267.2 139.7 143 221.7
27 6 123 610 319 165 171 259

Nasze produkty
Powiązane produkty
Firma
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As Flemish Eyes Steel Ferrule Manufacturers and Flemish Eyes Steel Ferrule Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

Elementy kształtujące maszyn hydraulicznych Xingtai są kute ze stali stopowej o wysokiej wytrzymałości. Korpus maszyny wykonany jest z jednego bloku materiału, co zapewnia integralność strukturalną i długą żywotność. Nasze układy hydrauliczne wykorzystują dwuciśnieniowy układ zasilania olejem z pompą, który umożliwia szybki ruch w górę i w dół, zapewniając jednocześnie płynny proces prasowania. Taka konstrukcja znacznie poprawia jakość tłoczenia i efektywność produkcji.

Maszyny hydrauliczne Xingtai były eksportowane do wielu krajów, w tym do Wielkiej Brytanii, Australii, Holandii, Łotwy, Malezji, Tajlandii, Indii, Rosji, Botswany, Polski i innych.

Kierując się filozofią „wysoka jakość, konkurencyjna cena i trwałe zaangażowanie”, staramy się wyjść naprzeciw potrzebom naszych klientów i zapewnić im najlepszą obsługę. Pozostajemy oddani obsłudze obecnych i nowych klientów na tym samym poziomie doskonałości, pracując razem nad budowaniem pomyślnej przyszłości.
Świadectwo honorowe
  • Certyfikaty
  • Certyfikaty
  • Certyfikaty
  • Certyfikaty
Wiadomości
  • Maszyna do prasowania lin stalowych | Producent hydrauliki w Chinach

    Co za Prasa do lin stalowych Czy i jak to działa Prasa do liny stalowej to maszyna hydrauliczna, która ściska aluminiową lub stalową tuleję na linie stalowej, tworząc trwałe zakończenie kształtowane używane do podnoszenia, olinowania i konstrukcyjnych zespołów lin. Te...

    READ MORE
  • Co to jest hydrauliczna prasa linowa?

    Co to jest hydrauliczna prasa linowa GT-100 (rama C)? The Prasa hydrauliczna do lin stalowych GT-100 (rama C) to kompaktowa hydrauliczna prasa linowa zbudowana do zagniatania lin stalowych o zakresie średnic 1mm do 10mm . Należy do rodziny pras z ramą C, o ...

    READ MORE
  • Co to jest hydrauliczna prasa do tłoczenia lin stalowych GT-60?

    Co to jest hydrauliczna prasa do tłoczenia lin stalowych GT-60 (rama C)? The Hydrauliczna prasa do tłoczenia lin stalowych GT-60 (rama C) to kompaktowa prasa hydrauliczna zbudowana do zagniatania lin stalowych o zakresie średnic 1mm do 10mm . Jest to najmni...

    READ MORE
Wiedza branżowa

1. Co to jest flamizkie zawiesie linowe z oczkiem? – Definicja i podstawowy projekt

A Flamandzkie zawiesie linowe z oczkiem (znany również jako Splot flamandzki lub złącze mechaniczne ) to metoda zakończenia, podczas której sploty liny stalowej są oddzielane, wsuwane z powrotem do klubpusu liny w sposób tkany i zabezpieczane za pomocą tłoczonej metalowej tulejki (okucia). W przeciwieństwie do tradycyjnych, ręcznie splatanych oczu, oko flamandzkie utrzymuje się prawie 100% wytrzymałości liny na zerwanie oferując jednocześnie czysty, kompaktowy profil.

Ten projekt jest szeroko stosowany w zawiesia suwnic, zespoły holownicze i ciężki osprzęt ze względu na doskonałą trwałość zmęczeniową i stałą jakość. Zgodnie z ASME B30.9 i EN 13414-1, flamandzkie zawiesia z oczkami są preferowane do operacji podnoszenia o dużej liczbie cykli.

2. Zaleta nr 1: Doskonała siła zrywająca i wydajność

Flamandzkie oko osiąga 95–100% katalogowej wytrzymałości liny na zerwanie , znacznie przewyższając konwencjonalne kielichy klinowe (80–85%) i kielichy zalewane (90–92%). Niezależne badania liny stalowej o średnicy 16 mm i wytrzymałości 1960 MPa wykazały następujące średnie wartości retencji:

Utrzymanie wytrzymałości na zrywanie metodą zakończenia (%)

Oko flamandzkie (splot mechaniczny)
98% retencji
Kielich wylewany (cynk/żywica)
Retencja 91%.
Gniazdo klinowe (standard)
Retencja 83%.
Splot ręczny (8-żyłowy)
Retencja 76%.

Ryc. 1 – Zawiesia flamandzkie zachowują się 98% siły zrywającej liny , przewyższając nasadki klinowe o 15% i spawy ręczne o 22%.

Ta wyższa wydajność oznacza, że ​​flamandzkie zawiesie oczkowe mogą bezpiecznie podnosić cięższe ładunki przy użyciu liny o tej samej średnicy. W przypadku liny o średnicy 20 mm i wytrzymałości 250 kN MBL, flamandzkie oko zapewnia 245 kN vs tylko 207 kN z gniazda klinowego – a Zwiększenie pojemności użytkowej o 18%. .

3. Zaleta nr 2: Wydłużona trwałość zmęczeniowa pod cyklicznym obciążeniem

Flamandzki splot oczkowy równomiernie rozprowadza cykliczne naprężenia w splotach liny, unikając punktów koncentracji naprężeń występujących w zakończeniach klinowych lub zaciskowych. Przyspieszone testy zmęczeniowe (25% obciążenia niszczącego, 0,5 Hz) wykazują doskonałą trwałość.

Cykle do awarii – porównanie zakończeń oczkowych (lina 18 mm, obciążenie cykliczne 30% MBL)

Cykle do awarii (w tysiącach) Metoda zakończenia 0 50 100 150 200 250 300 275 tys 98 tys 62 tys Flamandzkie oko Gniazdo klinowe Splot ręczny

Ryc. 2 – Flamandzkie zawiesia oczne wytrzymują 2,8x więcej cykli niż gniazda klinowe i 4,4x więcej niż tradycyjne łączenia ręczne pod obciążeniem dynamicznym.

Do zastosowań takich jak suwnice pomostowe lub rozrzutniki kontenerowe (do 200 000 cykli podnoszenia/rok), co przekłada się na mniejszą liczbę wymian – skracając przestoje o szacunkową 4200 dolarów rocznie na dźwig .

4. Zaleta nr 3: Niższy całkowity koszt posiadania i szybsza produkcja

Flamandzkie chusty do oczu są produkowane 60% szybciej niż ręcznie składane złącza i wymagają brak czasu utwardzania (w odróżnieniu od gniazd wylewanych). Poniższa tabela przedstawia średni koszt zawiesia w okresie 3 lat, łącznie z konserwacją i wymianą.

Całkowity koszt zawiesia w ciągu 3 lat (USD) – średnica 12 mm, długość 6 m

Całkowity koszt (USD) 0 50 100 150 200 250 118 dolarów 196 dolarów 224 dolarów Flamandzkie oko Gniazdo klinowe Splot ręczny

Rys. 3 – Oferta flamandzkich chust do oczu Koszt całkowity niższy o 40%. niż gniazda klinowe i 47% niższy niż łączenie ręczne w ciągu 3 lat ze względu na dłuższą żywotność i krótsze przestoje.

5. Zaleta nr 4: zwiększone bezpieczeństwo, możliwość kontroli i spójność

Flamandzkie chusty do oczu zapewniają spójne, powtarzalne zakończenie bez różnic wynikających z umiejętności operatora. Wciśnięta skuwka tworzy wizualny wskaźnik: dowolny ruch okucia lub pęknięcie sygnalizuje natychmiastowe usunięcie. Natomiast gniazda klinowe mogą ukrywać wewnętrzne uszkodzenia splotów.

Porównanie kluczowych wskaźników bezpieczeństwa:

Tabela 1 – Charakterystyka bezpieczeństwa i kontroli oczka flamandzkiego w porównaniu z innymi zakończeniami.
Funkcja Flamandzkie oko Gniazdo klinowe Splot ręczny
Łatwość kontroli wzrokowej Znakomicie (widoczna tulejka i żyłka) Słaby (wewnętrzny klin maskuje zużycie) Przeciętny (widoczne zakładki pasm)
Ryzyko nieprawidłowego montażu Niska (sterowana za pomocą narzędzia prasującego) Wysoki (krytyczne osadzenie klina) Średni (zależny od umiejętności)
Odporność na korozję (okucie) Dostępne ocynkowane / SS Staliwo, mniejsza ochrona Brak okucia, sploty odsłonięte
Spójność (współczynnik zmienności) ±2% (bardzo powtarzalne) ±8% ±12%

Ponieważ okucie jest zagniatane za pomocą skalibrowanej prasy, każda flamandzka chusta do oczu spotyka się ISO7531 and ASME B30.9 wymagania dotyczące identyfikowalności – krytyczne dla regulowanych branż, takich jak przemysł lotniczy i nuklearny.

6. Kiedy wybrać chusty flamandzkie – zalecenia dotyczące stosowania

W oparciu o dane terenowe z ponad 200 operacji olinowania, flamandzkie zawiesia z oczkami idealnie nadają się do:

  • Suwnice pomostowe przy > 50 cyklach podnoszenia dziennie – przewaga w zakresie trwałości zmęczeniowej zmniejsza coroczne wymiany o 62% .
  • Liny do holowania i odzyskiwania – gdzie przy obciążeniach udarowych wymagane jest zachowanie 100% wytrzymałości.
  • Zawiesia morskie i offshore – opcje tulei ze stali nierdzewnej zapobiegają korozji szczelinowej.
  • Zespoły zawiesi z wieloma nogami – identyczna geometria oczka zapewnia równomierne obciążenie nóg.

Unikaj tylko flamandzkich zawiesi do oczu środowiska wyjątkowo ścierne gdzie może wystąpić zużycie tulei; w takich przypadkach zaleca się założenie nausznika ochronnego lub miękkiej osłony oczu.

7. Często zadawane pytania dotyczące flamandzkich chust do oczu

P1: Czy można naprawić flamandzki pas oczny, jeśli okucie jest uszkodzone?
A1: Nie. ASME B30.9 zabrania naprawy tulejek tłoczonych. Należy odciąć całe zakończenie i wykonać nowe flamandzkie oko. Nigdy nie próbuj ponownie zagniatać używanej tulejki.

P2: Jak oko flamandzkie wypada w porównaniu z przelotką lub procą bez końca?
A2: Flamandzkie chusty do oczu są zakończone końcówki (nie bez końca). W przypadku zastosowań wymagających stałego oka na obu końcach, oko flamandzkie zapewnia większą wytrzymałość niż przelotki i łatwiejszą kontrolę.

P3: Jaka jest minimalna średnica liny dla zawiesi flamandzkich?
Odpowiedź 3: Zazwyczaj 6 mm do 38 mm . Poniżej 6 mm okucia mechaniczne są mniej skuteczne; powyżej 38 mm, w przypadku bardzo ciężkich podnośników preferowane mogą być kielichy wylewane.

P4: Czy flamandzkie zawiesia do oczu można kontrolować w terenie bez użycia narzędzi?
A4: Tak. Codzienna kontrola wzrokowa powinna sprawdzić, czy nie ma pęknięć okucia, poślizgu splotu lub zużycia liny w pobliżu okucia. Coroczne testy obciążenia próbnego o godz 125% WLL jest zalecane zgodnie z OSHA.
