Co to jest maszyna do zwijania lin stalowych i jak działa

A maszyna do zwijania liny stalowej , zwana także maszyną do zwijania liny stalowej lub maszyną do nawijania liny stalowej, to urządzenie przemysłowe przeznaczone do nawijania, prowadzenia i pakowania liny stalowej, liny stalowej lub podobnych elastycznych wyrobów metalowych na szpulę lub bęben w równy, kontrolowany naprężenie sposób. Maszyna obraca szpulę odbiorczą, podczas gdy system prowadnicy poprzecznej przesuwa linę stalową w tę i z powrotem wzdłuż szerokości bębna, dzięki czemu każde zwinięcie liny leży równo obok ostatniego, zamiast gromadzić się lub krzyżować. Ta podstawowa odpowiedź obejmuje podstawową funkcję sprzętu, a poniższe sekcje wyjaśniają bardziej szczegółowo zasadę działania, strukturę, zakres wydajności, opcje automatyzacji i typowe zastosowania.

W praktyce A maszyna do liny stalowej tego typu ustawia się na końcu linii produkcyjnej, zaraz za stanowiskami zamykania splotów, cynkowania lub smarowania, gdzie należy odebrać gotową linę bez skręcania i uszkodzenia powierzchni. Ponieważ lina stalowa jest produktem ułożonym spiralnie, składającym się z wielu drutów i splotek, nierównomierne zwinięcie może wprowadzić naprężenia wewnętrzne, spłaszczyć zewnętrzne druty lub skrócić trwałość zmęczeniową. Odpowiednio zaprojektowany maszyna z linami stalowymi zmniejsza to ryzyko, utrzymując stałe napięcie i układając każde owinięcie w kontrolowanym odstępie na bębnie.

Zasada działania maszyny do zwijania i nawijania liny stalowej

Zasadę działania maszyny do zwijania lin stalowych można podzielić na cztery skoordynowane działania. Najpierw silnik napędowy obraca szpulę odbiorczą z prędkością odpowiadającą prędkości linii przychodzącej liny stalowej. Po drugie, mechanizm nawijania poprzecznego lub poziomego, zwykle montowany na szynie prowadzącej nad lub obok szpuli, przesuwa zespół rolki prowadzącej w lewo i w prawo synchronicznie z obrotem szpuli, dzięki czemu lina układa się równomiernie na bębnie, a nie jest skupiona w jednym miejscu. Po trzecie, urządzenie kontrolujące naprężenie, którym może być mechaniczny hamulec koła ręcznego, sprzęgło pneumatyczne lub ramię tancerza sterowane serwomechanizmem, utrzymuje linę pod stałą siłą uciągu podczas zwijania, zapobiegając luźnym zwojom, które mogą poluzować się podczas transportu. Po czwarte, system sterowania, począwszy od prostego ręcznego panelu przełączników po programowalny sterownik logiczny, koordynuje prędkość silnika, położenie przesuwu i sprzężenie zwrotne napięcia, dzięki czemu cały cykl przebiega bez interwencji operatora przy każdym owinięciu.

Na wielu przemysłowa maszyna do zwijania lin stalowych modeli sama szpula jest zamontowana na uchylnej lub obrotowej ramie, co umożliwia przechylenie pełnej szpuli w celu łatwiejszego wiązania i usunięcia, a następnie przywrócenie jej do poziomej pozycji nawijania do następnego cyklu. Rolki prowadzące umieszczone przed zespołem trawersu pomagają wyprostować przychodzącą linę i usunąć drobne załamania, co dodatkowo chroni maszynę linową i produkt przed niepotrzebnym zużyciem.

Powyższy układ izometryczny ilustruje sześć stref funkcjonalnych występujących w większości urządzeń zwijających i nawijających tego typu. Poprzeczna szyna prowadząca, oznaczona jako jeden, przenosi zespół rolek prowadzących, oznaczony jako dwa, przez szerokość szpuli, dzięki czemu przychodząca lina jest układana z kontrolowanym nachyleniem. Silnik napędowy, oznaczony jako trzy, jest zamontowany u podstawy i łączy się poprzez przekładnię z wałem szpuli, aby zapewnić stały moment obrotowy. Bęben lub bęben nawojowy, oznaczony jako cztery, utrzymuje gotową linę stalową i jest zwykle wsparty na ciężkiej spawanej ramie, aby utrzymać łączny ciężar liny i szpuli. Koło regulacji naprężenia, oznaczone piątką, pozwala operatorowi lub systemowi serwo regulować siłę hamowania, tak aby lina pozostawała napięta bez nadmiernego naprężenia. Rama podstawy, oznaczona jako sześć, jest wykonana ze stali konstrukcyjnej i mocuje cały zespół do podłogi, aby zmniejszyć wibracje podczas nawijania z dużą prędkością.

Struktura maszyny i odniesienie do produktu

Zdjęcie poniżej przedstawia przedstawiciela maszyna do zwijania liny stalowej , model XT-1600, który odzwierciedla układ konstrukcyjny opisany na powyższym schemacie. Zespół szpuli po lewej stronie obraca się na ciężkim wale wspartym na łożyskach stojakowych, podczas gdy szyna poprzeczna umieszczona nad szpulą prowadzi równomiernie linę po powierzchni bębna podczas nawijania. Silnik napędowy jest zamontowany nisko na ramie, aby utrzymać środek ciężkości blisko podłoża, co pomaga zachować stabilność maszyny podczas przenoszenia ciężkich zwojów liny stalowej. Z prawej strony pokrętło ręczne połączone z tarczą cierną umożliwia precyzyjną regulację napięcia wstecznego, co jest szczególnie przydatne przy nawijaniu lin o różnej średnicy i sztywności. Rama podstawy to pojedyncza, prefabrykowana konstrukcja stalowa, a nie skręcany na śruby zespół oddzielnych części, który zapewnia długoterminową integralność konstrukcji w przypadku powtarzających się cykli obciążenia.

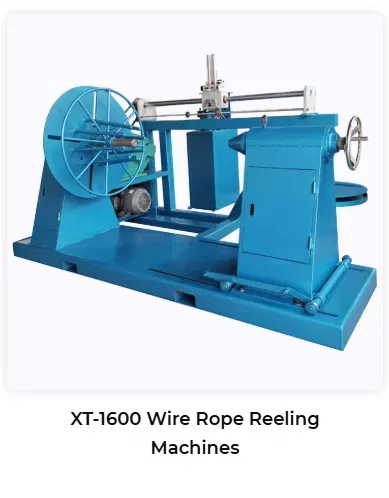

Nawijarka liny stalowej XT-1600, pokazana z zespołem szpuli, szyną poprzeczną, silnikiem napędowym i kołem regulacji naciągu

Konfiguracja ta jest w dużym stopniu reprezentatywna dla używanego sprzętu automatyczna maszyna do nawijania drutu i automatyczna maszyna do zwijania drutu obowiązków w zakładach produkujących liny stalowe, kable i liny. Ponieważ szpula jest osadzona na otwartej ramie, a nie w zamkniętej obudowie, personel konserwacyjny ma bezpośredni dostęp do łożysk, łańcucha lub paska napędowego oraz mechanizmu poprzecznego, co upraszcza rutynową kontrolę. Układ umożliwia także bezpośredni dostęp wózka widłowego lub suwnicy do szpuli w celu załadunku i rozładunku gotowych kręgów, co jest ważne w obiektach, które podczas każdej zmiany przemieszczają duże ilości liny przez stację zwijania.

Proces formowania i zwijania liny stalowej

Proces zwijania na typowym maszyna do produkcji lin stalowych linia przebiega według powtarzalnej sekwencji od pobrania surowej liny do gotowego, zapakowanego zwoju. Zrozumienie każdego kroku pomaga wyjaśnić, dlaczego stałe napięcie i wyrównanie prowadnic mają tak duże znaczenie dla jakości produktu końcowego.

1. Lina stalowa wychodzi z linii zamykającej lub splotki i przechodzi przez rolki prostujące, które usuwają niewielkie krzywizny.
2. Lina wchodzi do modułu kontroli naciągu, gdzie ustawiana jest siła hamowania w zależności od średnicy i budowy liny.
3. Prowadnica poprzeczna ustawia linę w punkcie początkowym na pustej szpuli i rozpoczyna pierwsze owinięcie.
4. Silnik szpuli i silnik przesuwu współpracują ze sobą, dzięki czemu każda owijka leży obok poprzedniej, bez przerw i zakładek.
5. Po ukończeniu warstwy kierunek przesuwu zmienia się automatycznie i nawijanie jest kontynuowane na następnej warstwie.
6. Po osiągnięciu docelowej długości lub pojemności szpuli maszyna zatrzymuje się, koniec liny zostaje zabezpieczony, a gotowy zwój jest przygotowany do wiązania i transportu.

W maszynach półautomatycznych operator monitoruje ten cykl i ręcznie uruchamia etapy zatrzymania i cięcia liny. Na bardziej zaawansowanych hydrauliczna maszyna do formowania lin stalowych i PLC controlled lines, sensors track rope length and layer count automatically, reducing the amount of manual attention needed during long production runs.

Zdolność produkcyjna i kompatybilność materiałowa

Urządzenia do zwijania i nawijania tej kategorii są zwykle projektowane w oparciu o średnicę i wagę obsługiwanej liny stalowej. W zależności od modelu i konfiguracji maszyny są zwykle podzielone na klasy lekkie, średnie i ciężkie, które odpowiadają różnym rozmiarom szpul, mocy silnika i wytrzymałości ramy. Poniższy wykres przedstawia typową klasyfikację stosowaną w całym kraju przemysłowa linia do produkcji lin stalowych segmencie, w oparciu o wspólne specyfikacje sprzętu, a nie o pojedynczy certyfikowany wynik testu.

Ten wykres słupkowy grupuje sprzęt w trzy ogólne klasy w oparciu o maksymalną średnicę liny stalowej, z której każda jest zwykle budowana. Maszyny do lekkich obciążeń są powszechnie przeznaczone do średnic do około dwudziestu milimetrów i często są używane do produkcji mniejszych kabli i lin w ogólnej produkcji. Maszyny o średnim obciążeniu rozszerzają ten zakres do około trzydziestu pięciu milimetrów i są często wybierane do standardowych lin konstrukcyjnych i olinowania. Maszyny do dużych obciążeń są zbudowane ze wzmocnionych ram i napędów o większym momencie obrotowym, aby obsługiwać średnice dochodzące do pięćdziesięciu milimetrów, co odpowiada wymaganiom dźwigów na dużą skalę, górnictwa i lin morskich. Dokładne dane dla konkretnej maszyny zależą od jej mocy silnika, rozmiaru szpuli i konstrukcji ramy, dlatego też poniższą tabelę należy traktować jako ogólne odniesienie, a nie stałą specyfikację dla każdego modelu. Zgodność materiałów w tych klasach obejmuje zazwyczaj drut ze stali węglowej, drut ze stali ocynkowanej, różne druty ze stali stopowej i linę stalową ze stali nierdzewnej, ponieważ sam mechanizm zwijania działa głównie w przypadku liny o średnicy i sztywności, a nie określonego gatunku stali.

Poziom automatyzacji i system sterowania

Nowoczesne automatyczna maszyna do zwijania drutu systemy są zazwyczaj oferowane w konfiguracjach półautomatycznych i w pełni automatycznych. W konfiguracji półautomatycznej operator ustawia napięcie i rozpoczyna cykl, podczas gdy synchronizacja przesuwu i prędkości przebiega automatycznie. W przypadku w pełni automatycznej konfiguracji programowalny sterownik logiczny zarządza zliczaniem długości liny, zmianami warstw, sprzężeniem zwrotnym naprężenia i warunkami zatrzymania, co zmniejsza poziom uwagi operatora wymaganej podczas ciągłej produkcji. Poniższa tabela radarowa podsumowuje ogólną charakterystykę wydajności dobrze zaprojektowanego sprzętu w tej kategorii, przedstawioną w prostej skali względnej dla ilustracji, a nie jako wyniki formalnego testu porównawczego.

Wykres radarowy przedstawia sześć ogólnych cech, które kupujący często oceniają podczas przeglądu sprzętu do zwijania i nawijania, w tym poziom automatyzacji, precyzja sterowania, trwałość konstrukcji, elastyczność wydajności, prostota konserwacji, a nawet jakość nawijania warstw. Poziom automatyzacji odzwierciedla, jaka część cyklu nawijania przebiega bez ręcznego wprowadzania danych po rozpoczęciu procesu. Precyzja sterowania odnosi się do tego, jak dokładnie systemy naciągu i trawersu reagują na zmiany średnicy lub prędkości liny. Trwałość konstrukcji odzwierciedla konstrukcję ramy i komponentów, które mają wytrzymać powtarzające się duże obciążenia w czasie. Elastyczność wydajności wskazuje, jak dobrze pojedyncza maszyna radzi sobie z linami o różnych średnicach i rozmiarach szpul, zamiast z pojedynczym, stałym produktem. Prostota konserwacji i równomierna jakość uzwojenia warstwowego odnoszą się do łatwości kontroli, regulacji i utrzymywania sprzętu w dobrym stanie podczas regularnego użytkowania. Te sześć wymiarów przedstawiono razem, aby zapewnić czytelnikom ogólne ramy oceny sprzętu, a nie przypisywać dokładną ocenę liczbową dowolnej pojedynczej maszynie.

Branże zastosowań urządzeń do zwijania lin stalowych

Maszyny do zwijania i nawijania lin stalowych są stosowane wszędzie tam, gdzie gotowe liny, kable lub podobne elastyczne wyroby stalowe wymagają nawinięcia na szpulę w celu przechowywania, transportu lub bezpośredniego użycia. Typowe zastosowania obejmują budownictwo, gdzie liny są stosowane w dźwigach, wciągnikach i systemach rusztowań, górnictwo, gdzie liny przenoszą duże obciążenia w szybach i systemach transportowych, przemysł morski i żeglugę, gdzie liny cumownicze i osprzętowe muszą być zwijane bez wprowadzania skrętu, oraz ogólne operacje podnoszenia i olinowania w zakładach produkcyjnych. Według raportu z badania rynku opublikowanego przez Persistence Market Research, budownictwo stanowi wiodący segment zastosowań lin stalowych, generując ponad trzydzieści dziewięć procent przychodów rynku w 2025 r., a pozostały udział przypada na branże wydobywcze, morskie, naftowe i gazowe oraz inne zastosowania przemysłowe i związane z dźwigami.

Powyższy wykres pierścieniowy podsumowuje tę dystrybucję aplikacji w formie wizualnej. Segment budowlany stanowi największy pojedynczy udział, napędzany ciągłym popytem na dźwigi, windy i sprzęt do transportu materiałów na placach budowy i infrastrukturze. Łączny pozostały udział odzwierciedla szeroki zakres innych sektorów, które opierają się na odpowiednio zwiniętych linach stalowych, w tym transport górniczy i systemy szybowe, operacje cumowania i holowania na morzu, wiercenia i podnoszenie ropy i gazu oraz ogólne wykorzystanie dźwigów przemysłowych. Ponieważ te sektory zastosowań końcowych mają różne cykle pracy i warunki środowiskowe, wiele zakładów wykorzystuje więcej niż jeden typ zwijarek i nawijarek, aby dopasować średnicę liny, powłokę i wymagania dotyczące pakowania dla każdego obsługiwanego rynku. Ta dystrybucja wyjaśnia również dlaczego dostawca sprzętu do walcowania lin o dużej wytrzymałości w przedsiębiorstwach często stosuje się różne rozmiary szpul, a nie jedną stałą konfigurację, ponieważ wymagania klientów znacznie się różnią w przypadku lin konstrukcyjnych i specjalistycznych lin morskich lub górniczych.

Zwijanie liny stalowej a skręcarka: jaka jest różnica

Zwijarka lub zwijarka liny stalowej oraz maszyna do skręcania liny służą różnym etapom procesu produkcyjnego, a zrozumienie tej różnicy pomaga inżynierom i kupującym w wyborze odpowiedniego sprzętu dla danej linii produkcyjnej. Skręcarka, czasami nazywana maszyną skręcającą lub zamykającą, sama formuje linę stalową, skręcając poszczególne druty w pasma, a następnie owijając te pasma wokół rdzenia. Maszyna do zwijania lub zwijania działa już po uformowaniu liny, a jej zadaniem jest nawinięcie gotowej liny na szpulę lub bęben w celu przechowywania i wysyłki.

W zintegrowanym linia do produkcji lin stalowych te dwa typy maszyn są zazwyczaj połączone procesami pośrednimi, takimi jak cynkowanie, smarowanie lub kontrola, w związku z czym skręcona lina przemieszcza się od maszyny zamykającej przez te stacje, zanim osiągnie końcowy etap zwijania i nawijania. Wybór właściwej maszyny do zwijania lub zwijania końca linii zależy przede wszystkim od zakresu średnic, wagi i formatu opakowania potrzebnego dla gotowej liny, a nie od metody skręcania stosowanej wcześniej w procesie.

Perspektywy rozwoju branży lin stalowych i powiązanego sprzętu

Zapotrzebowanie na sprzęt do transportu lin stalowych, w tym zwijarki i zwijarki, podąża za ogólnym wzrostem samego rynku lin stalowych, ponieważ każdy metr wyprodukowanej liny ostatecznie musi zostać nawinięty i zapakowany. Według raportu MarketsandMarkets przewiduje się, że światowy rynek lin stalowych wzrośnie z około dziesięciu i pięciu miliardów dolarów amerykańskich w 2025 r. do prawie trzynastu i dziewięciu miliardów dolarów amerykańskich do 2030 r., przy złożonej rocznej stopie wzrostu wynoszącej około pięć i pół procent. Poniższy wykres przedstawia ilustracyjną trajektorię wzrostu obliczoną na podstawie podanej stopy procentowej i pokazuje, jak rynek tej wielkości może rozwijać się z roku na rok, jeśli wzrost utrzyma się na stałym poziomie przez cały okres.

Ten wykres warstwowy przedstawia stałą linię wzrostową od nieco ponad dziesięciu miliardów dolarów w 2025 r. do prawie czternastu miliardów dolarów w 2030 r., co jest zgodne ze złożoną roczną stopą wzrostu raportowaną przez MarketsandMarkets dla światowego rynku lin stalowych. Stopniowe nachylenie odzwierciedla dojrzałą branżę o konsekwentnej, a nie gwałtownej ekspansji, co jest typowe dla rynków związanych z wyposażeniem kapitałowym i infrastrukturą. Wzrost tego rodzaju przypisuje się na ogół ciągłym inwestycjom w projekty budowlane, infrastrukturalne i wydobywcze na całym świecie, a także stałemu zapotrzebowaniu na wymianę, w miarę jak kończy się okres użytkowania istniejącej liny. Wraz ze wzrostem ogólnej produkcji lin, wydajność zwijania i nawijania lin na końcach linii produkcyjnych musi rosnąć, co wspiera ciągłe inwestycje w automatyczna maszyna do nawijania drutu i related handling equipment. Readers should treat the chart as an illustrative trend derived from a single published growth rate rather than an exact year by year forecast, since actual market figures can vary by region and by reporting methodology.

Wskazówki dotyczące konserwacji i żywotność sprzętu

Rutynowa konserwacja odgrywa znaczącą rolę w utrzymaniu sprawnego działania maszyny do walcowania lin stalowych przez cały okres jej użytkowania. Podstawowy harmonogram konserwacji obejmuje zazwyczaj smarowanie łożysk i elementów napędu, kontrolę rolek prowadzących pod kątem zużycia lub niewspółosiowości oraz okresowe kontrole mechanizmu kontroli naprężenia w celu potwierdzenia, że ​​nadal reaguje on prawidłowo w całym zakresie średnic liny, jaki ma obsługiwać maszyna.

• Sprawdź i nasmaruj łożyska wału bębna i poziom oleju w skrzyni biegów zgodnie z harmonogramem producenta.
• Sprawdź rolki prowadzące i szyny poprzeczne pod kątem zużycia, ponieważ nierówne powierzchnie mogą powodować nierówne nawijanie warstw.
• Okresowo sprawdzaj ustawienia kontroli naprężenia, szczególnie po zmianie średnicy liny lub materiału.
• Sprawdź elektryczne szafy sterownicze i połączenia przewodów, aby zmniejszyć ryzyko nieplanowanych przestojów.
• Utrzymuj ramę podstawy i otaczający obszar roboczy z dala od zanieczyszczeń, które mogłyby zakłócać przechylanie lub obrót szpuli.

Obiekty, które przestrzegają stałych procedur konserwacyjnych, zazwyczaj doświadczają mniejszej liczby nieplanowanych przerw i mogą wydłużyć praktyczny okres użytkowania swoich urządzeń maszyna do produkcji lin stalowych sprzęt. Ponieważ zwijarki działają w sposób ciągły podczas zmian produkcyjnych, nawet niewielkie niewspółosiowości w układzie trawersu mogą z biegiem czasu kumulować się w widoczne defekty uzwojenia, co sprawia, że ​​rutynowa inspekcja staje się ważną częścią ogólnego zarządzania sprzętem, a nie zadaniem opcjonalnym.
