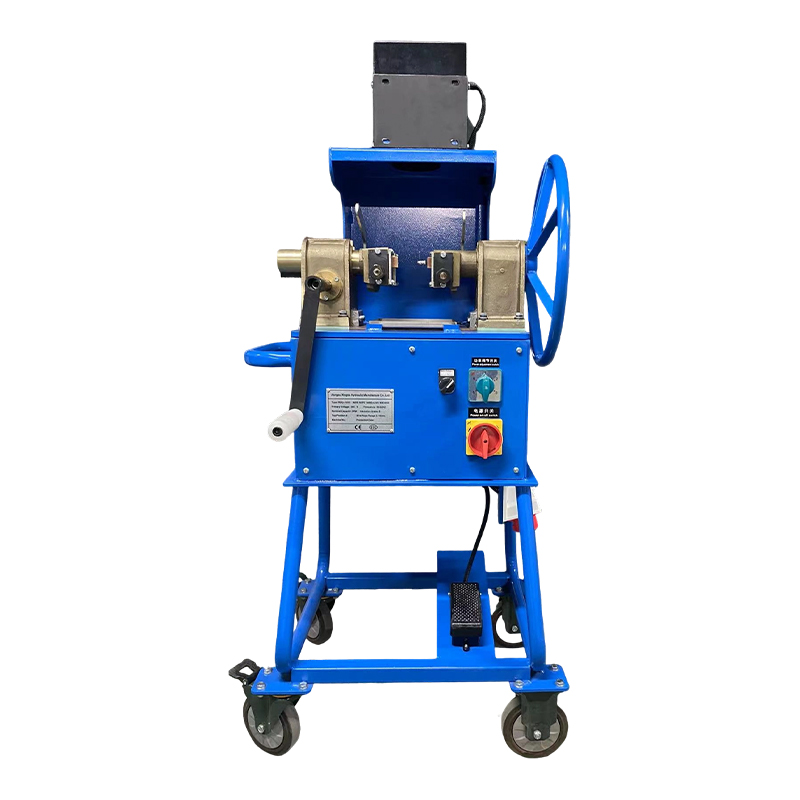

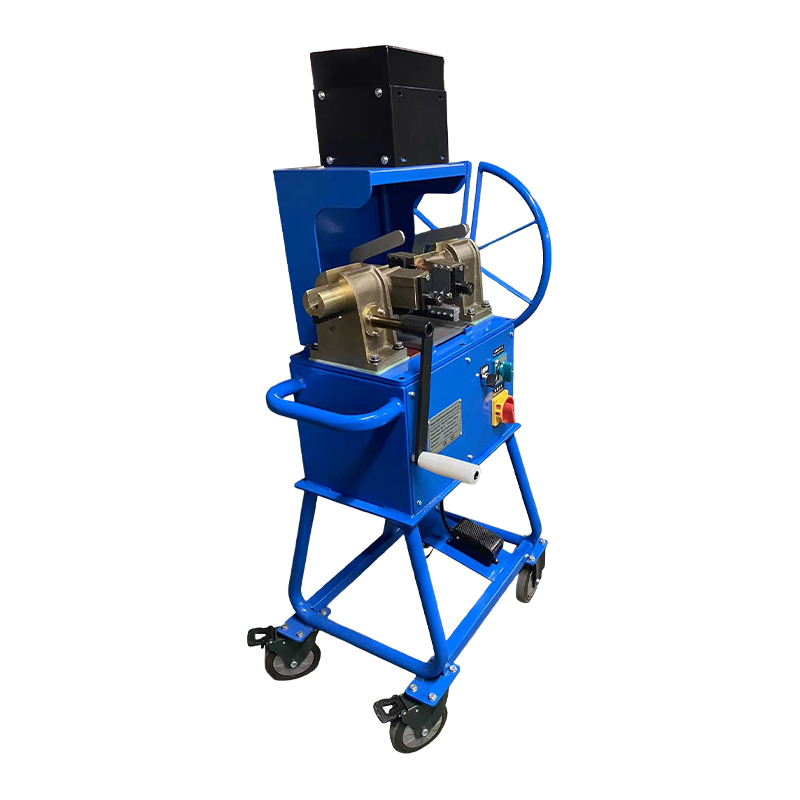

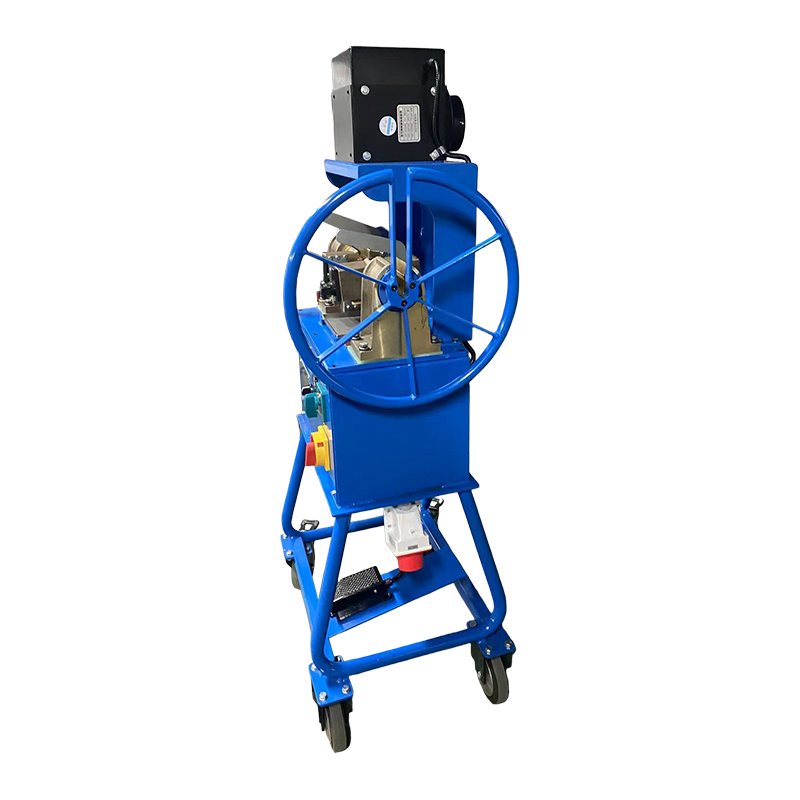

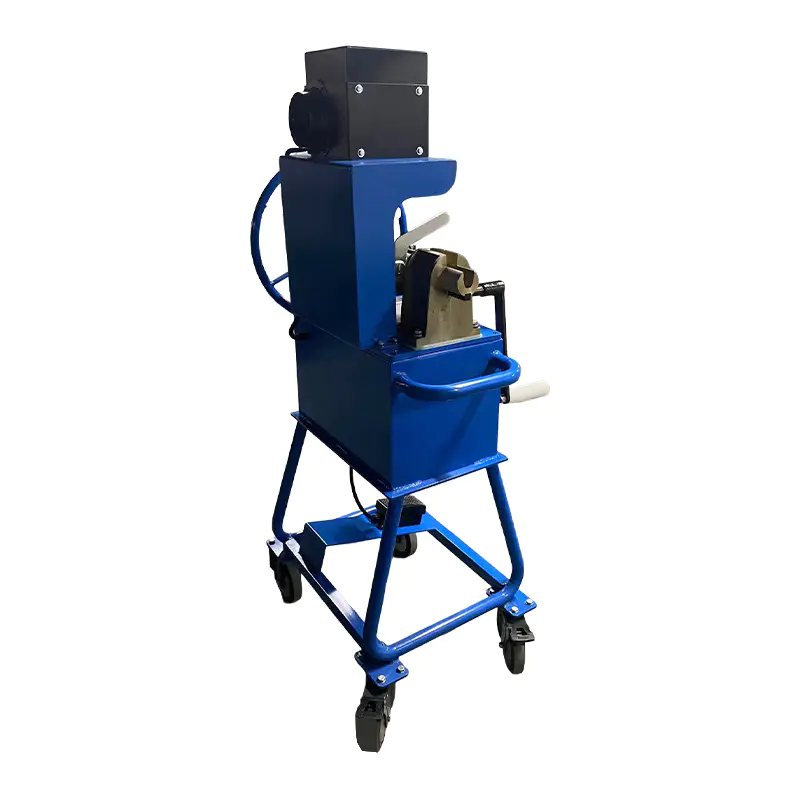

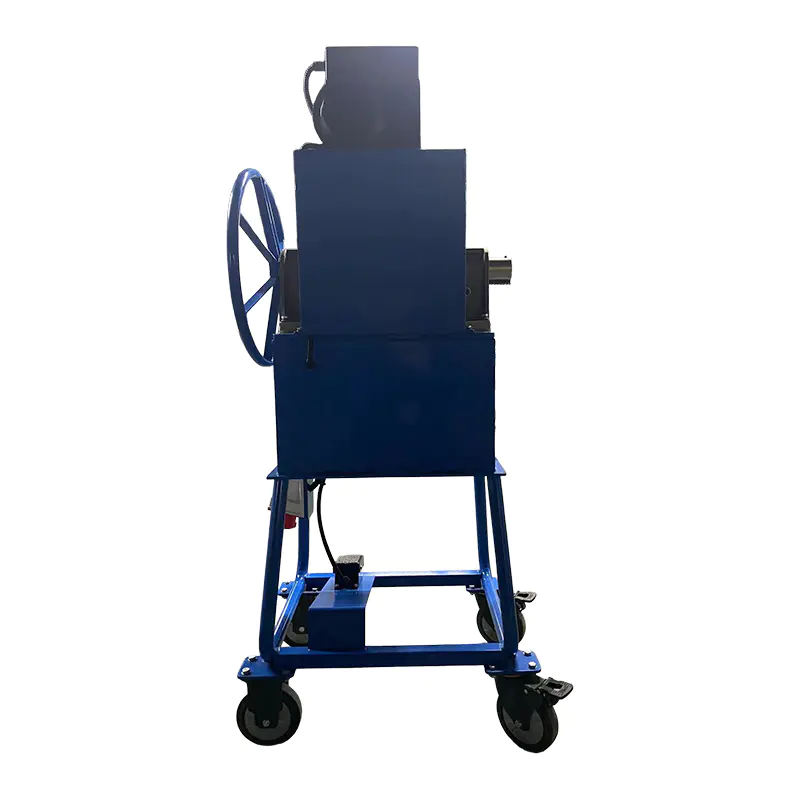

Maszyna do wyżarzania lin stalowych RDQ-1010

1. Dlaczego wyżarzanie jest ważne w Lina druciana Przetwarzanie? – Fundacja Metalurgiczna

Wyżarzanie jest krytycznym procesem obróbki cieplnej podczas produkcji lin stalowych łagodzi wewnętrzne naprężenia szczątkowe, przywraca plastyczność i udoskonala mikrostrukturę drutu stalowego po ciągnieniu na zimno. Bez odpowiedniego wyżarzania drut ciągniony na zimno zachowuje wysokie naprężenia własne (do 700 MPa ), prowadzące do Redukcja trwałości zmęczeniowej o 30–60%. , zwiększoną podatność na pękanie korozyjne naprężeniowe i przedwczesne pękanie pasma pod cyklicznym obciążeniem.

Proces wyżarzania polega na nagrzaniu drutu do kontrolowanej temperatury (zazwyczaj 200–680°C w zależności od gatunku stali i pożądanego rezultatu), przetrzymywanie przez określony czas namaczania, a następnie chłodzenie z kontrolowaną szybkością. To przekształca utwardzoną przez pracę, kruchą mikrostrukturę w stan beznaprężeniowy, plastyczny przy jednoczesnym zachowaniu wysokiej wytrzymałości na rozciąganie wymaganej do zastosowań związanych z podnoszeniem i cumowaniem. Nowoczesne linie do ciągłego wyżarzania osiągają prędkości linii 50–300 m/min z równomiernością temperatury ±5°C .

2. Kluczowa korzyść nr 1: Redukcja naprężeń szczątkowych i wydłużenie trwałości zmęczeniowej

Ciągnienie na zimno gromadzi dyslokacje w sieci krystalicznej stali, tworząc wewnętrzne naprężenia rozciągające, które przyspieszają inicjację pęknięć. Wyżarzanie zmniejsza te naprężenia o 80–90% , bezpośrednio poprawiając wydajność zmęczeniową. Poniższa tabela porównuje poziomy naprężeń szczątkowych w różnych warunkach leczenia.

Ta redukcja naprężeń przekłada się na wymierną wydajność: prawidłowo wyżarzony drut liny wykazuje a Poprawa trwałości zmęczeniowej krążka przy zginaniu o 40–55%. i a Wzrost plastyczności skrętnej o 25–35%. w porównaniu z drutem niewyżarzonym.

3. Kluczowa korzyść nr 2: Znaczna poprawa trwałości zmęczeniowej pod cyklicznym obciążeniem

Laboratoryjne badania zmęczeniowe drutu o wytrzymałości 1770 MPa (średnica 10 mm, cykliczne obciążenie niszczące 30%) wykazują kluczowe znaczenie doboru temperatury wyżarzania. Optymalne okno temperaturowe 500–650°C zapewnia największe korzyści w zakresie zmęczenia.

W przypadku lin do wyciągów górniczych i dźwigów poddawanych milionom cykli obciążenia, ta korzyść zmęczeniowa przekłada się na 2-3x dłuższa żywotność i znacznie zmniejszoną częstotliwość wymiany.

4. Kluczowa zaleta nr 3: Przywrócona ciągliwość i wytrzymałość na skręcanie

Ciągnienie na zimno zmniejsza wydłużenie drutu przy zerwaniu 10–12% (stan wyżarzony) do 3–4% (całkowicie ciągniony) . Wyżarzanie przywraca plastyczność, dzięki czemu drut może wytrzymać zginanie, skręcanie i obciążenia udarowe bez pękania. Poniższy wykres porównuje plastyczność skrętną w różnych warunkach przetwarzania.

Główny przewód kabla mostu wiszącego wymaga minimum 16 zwojów skrętnych bez pęknięć – wymóg, który zasadniczo nakazuje kontrolowane wyżarzanie ciągnionego drutu przed skrętem.

5. Wymagania dotyczące wyżarzania według rodzaju produktu liny stalowej

Różne zastosowania lin stalowych wymagają specjalnych zabiegów wyżarzania. Poniższa tabela podsumowuje zalecane zakresy temperatur i najważniejsze zalety dla każdej kategorii produktów.

W przypadku zastosowań krytycznych, takich jak główne kable mostów wiszących i liny wyciągów kopalnianych, stosuje się wyżarzanie obowiązkowe zgodnie z ASTM A1023 i EN 12385 standardy.

6. Często zadawane pytania dotyczące wyżarzania lin stalowych

P1: Jaka jest różnica między odprężaniem a pełnym wyżarzaniem liny stalowej?
A1: Łagodzenie stresu (200–450°C) zmniejsza naprężenia szczątkowe bez znaczącej zmiany struktury ziaren i wytrzymałości na rozciąganie – idealny do gotowego drutu linowego. Pełne wyżarzanie (480–680°C) powoduje rekrystalizację, w wyniku której powstaje bardziej miękki, bardziej ciągliwy drut do pośrednich ciągnięć, ale zmniejsza wytrzymałość o 15–25%.

P2: Czy lina stalowa może być nadmiernie wyżarzana? Jakie są konsekwencje?
Odpowiedź 2: Tak. Przekroczenie 700°C w przypadku stali wysokowęglowej powoduje rozrost ziaren i częściową austenityzację, co prowadzi do: gwałtowny spadek trwałości zmęczeniowej (patrz rys. 2) oraz potencjalne powstawanie martenzytu podczas chłodzenia – katastrofalnie krucha mikrostruktura. Drut nadmiernie wyżarzany może stracić do 40% wytrzymałości na rozciąganie .

P3: Jaka atmosfera jest wymagana podczas wyżarzania, aby zapobiec utlenianiu?
A3: W przypadku drutu ze stali węglowej a 95% N₂ / 5% H₂ (atmosfera HNX) przy punkcie rosy poniżej -20°C zapobiega osadzaniu się kamienia. W przypadku stali nierdzewnej wyżarzanie jasne wymaga atmosfery bogatej w wodór i punktu rosy ≤ -40°C w celu utrzymania pasywnej warstwy tlenku chromu.

P4: W jaki sposób sprawdzana jest jakość wyżarzania w produkcji?
A4: Kontrola jakości obejmuje próba rozciągania (zachowanie 90–95% wytrzymałości docelowej) , próby skręcania (minimum 16–32 zwojów) , próby odwrotnego zginania i pomiar naprężeń szczątkowych metodą XRD (docelowo <150 MPa). Badanie mikrostruktury pod powiększeniem 200–1000× potwierdza rekrystalizację i brak niepożądanych faz.
