Tuleja aluminiowa/tuleja aluminiowa DIN3093 Sprzedaż hurtowa
Dom / Produkty / Akcesoria / Tuleja aluminiowa/tuleja aluminiowa DIN3093

Tuleja aluminiowa/tuleja aluminiowa DIN3093

+ Skontaktuj się z nami
POPRZEDNI：Okucie ze stali flamandzkiejNASTĘPNY：Aluminiowe rękawy klepsydrowe
  • Parametr
  • Inne opisy
  • Kontakt
Dane techniczne
Tryb Średnica liny stalowej (mm) Wymiar tulei aluminiowej (mm) Długość (mm) Waga (g)
A B C D
XTO-1 1 3 4.3 1.3 2.6 5 0.11
XTO-1.5 1.5 3.5 5.3 1.8 3.6 6 0.21
XTO-2 2 4.5 6.9 2.4 4.8 7 0.24
XTO-2.5 2.5 5.1 8.1 3 6 9 0.5
XTO-3 3 6.1 9.6 3.5 7 11 0.84
XTO-3.5 3.5 7 11 4 8 13 1.32
XTO-4 4 7.9 12.4 4.5 9 14 1.81
XTO-4.5 4.5 8.9 14 5.1 10.2 16 2.61
XTO-5 5 9.8 15.4 5.6 11.2 18 3.57
XTO-6 6 11.6 18.2 6.6 13.2 21 5.86
XTO-6.5 6.5 12.6 19.8 7.2 14.4 23 7.85
XTO-7 7 13.6 21.4 7.8 15.6 25 9.53
XTO-8 8 15.4 24.2 8.8 17.6 28 13.7
XTO-9 9 17.3 27.2 9.9 19.8 32 19.8
XTO-10 10 19.1 30 10.9 21.8 35 26.4
XTO-11 11 21.1 33.2 12.1 24.2 39 35.8
XTO-12 12 23 36.2 13.2 26.4 42 45.8
XTO-13 13 25 39.2 14.2 28.4 46 59.7
XTO-14 14 26.9 42.2 15.3 30.6 49 73.5
XTO-16 16 30.9 48.4 17.5 35 56 111
XTO-18 18 34.8 54.4 19.6 39.2 63 159
XTO-20 20 38.5 60.2 21.7 43.4 70 217
XTO-22 22 42.7 67 24.3 48.6 77 292
XTO-24 24 46.4 72.8 26.4 52.8 84 376
XTO-26 26 50.3 78.8 28.5 57 91 481
XTO-28 28 54.5 85.4 31 62 98 603
XTO-30 30 58.1 91.2 33 66.2 105 735
XTO-32 32 62 97.2 35.2 70.4 112 897
XTO-34 34 66.2 104 37.8 75.6 119 1082
XTO-36 36 69.8 109.6 39.8 79.6 126 1275
XTO-38 38 73.5 115.4 41.9 83.8 133 1503
XTO-40 40 77.2 121.2 44 88 140 1734
XTO-42 42 81.2 127.4 46.2 92.4 147 2024
XTO-44 44 85 133.4 48.4 96.8 154 2314
XTO-46 46 89 139.6 50.6 101.2 161 2662
XTO-48 48 92.8 145.6 52.8 105.6 168 3010
XTO-50 50 96.6 151.6 55 110 175 3412
XTO-52 52 100.4 157.6 57.2 114.4 182 3813
XTO-54 54 104.4 163.8 59.4 118.8 189 4293
XTO-56 56 108.2 169.8 61.6 123.2 196 4772
XTO-58 114.4 179.6 65.2 130.4 203 5430
XTO-60 210 5617

Nasze produkty
Produkty powiązane
Firma
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jako Producenci tulei aluminiowych i Firma tulei aluminiowych, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. została założona w 1992 roku i znajduje się w mieście Taizhou w prowincji Jiangsu w Chinach. Firma specjalizuje się w produkcji hydraulicznych pras do lin stalowych, maszyn do wyżarzania i zwężania lin stalowych, tulei aluminiowych oraz zacisków podnoszących. Xingtai Hydraulic jest wyposażona w nowoczesne urządzenia produkcyjne, silne zaplecze techniczne, autorytatywny sprzęt testujący oraz kompleksowy system zarządzania jakością.

Elementy zagniatające maszyn Xingtai Hydraulic są kute z wysokowytrzymałej stali stopowej. Korpus maszyny jest wykonany z jednego bloku materiału, co zapewnia integralność strukturalną i długą żywotność. Nasze systemy hydrauliczne wykorzystują dwupompowy układ zasilania olejem, który umożliwia szybki ruch w górę i w dół, zapewniając jednocześnie płynny proces prasowania. Ta konstrukcja znacznie poprawia jakość prasowania i wydajność produkcji.

Maszyny Xingtai Hydraulic zostały wyeksportowane do wielu krajów, w tym do Wielkiej Brytanii, Australii, Holandii, Łotwy, Malezji, Tajlandii, Indii, Rosji, Botswany, Polski i innych.

Kierując się filozofią „wysoka jakość, konkurencyjna cena i trwałe zaangażowanie”, staramy się spełniać potrzeby naszych klientów i zapewniać im najlepszą obsługę. Pozostajemy oddani obsłudze zarówno obecnych, jak i nowych klientów z tym samym poziomem doskonałości, współpracując na rzecz budowania pomyślnej przyszłości.
Certyfikat honorowy
  • Certyfikaty
  • Certyfikaty
  • Certyfikaty
  • Certyfikaty
Wiadomości
Wiedza branżowa

1. Co to jest tuleja aluminiowa w zastosowaniach do lin stalowych

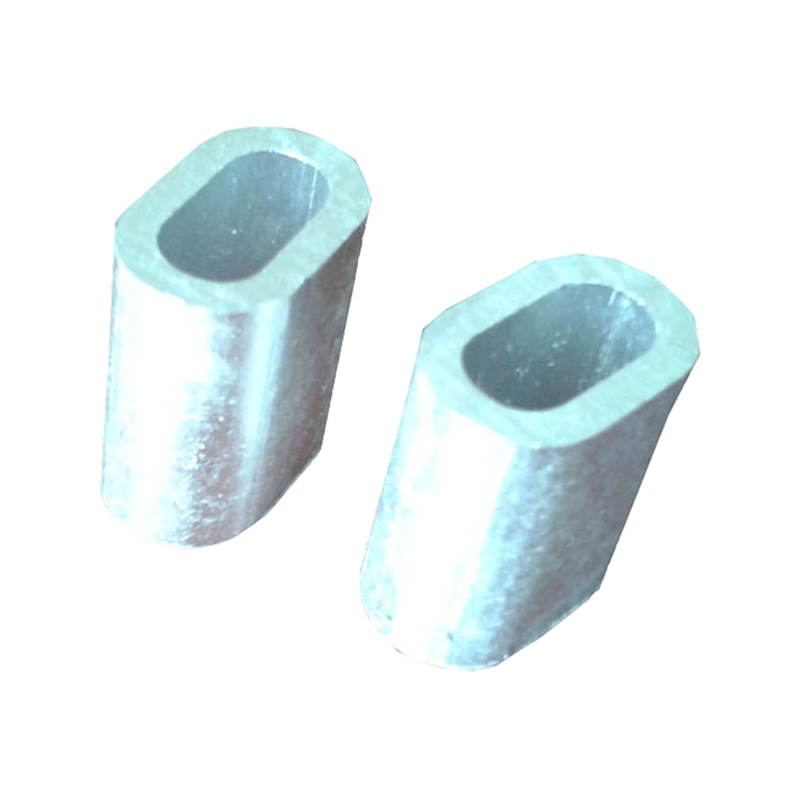

An tuleja aluminiowa (znana również jako tulejka aluminiowa) to cylindryczna metalowa złączka wykonana z wysokiej jakości stopu aluminium 6061-T6, przeznaczona do zaciskania i zabezpieczania końcówek, pętli lub splotów lin stalowych. W systemach lin stalowych tworzy trwałe połączenie o dużej wytrzymałości, które zapobiega ześlizgiwaniu się liny lub uszkodzeniu pod obciążeniem. Tuleje aluminiowe klasy przemysłowej mają wytrzymałość na rozciąganie 207 MPa i może zachować do 90% pierwotnej wytrzymałości liny na zerwanie gdy jest prawidłowo zaciśnięty.

(1) Podstawowy projekt i cechy materiałowe

Tulejki aluminiowe do lin stalowych są precyzyjnie obrobione, a grubość ścianki waha się od 1,2 mm do 8 mm (pasujące średnice lin 1mm–50mm). Stop aluminium 6061-T6 zapewnia odporność na korozję (wskaźnik przejścia testu w mgle solnej ≥95% po 1000 godzinach) i plastyczność, umożliwiając równomierne odkształcenie podczas zagniatania w celu uchwycenia splotek liny bez ich uszkodzenia.

Grubość ścianki tulei aluminiowej według średnicy liny stalowej 0mm 2mm 4mm 6mm 8mm Lina 1-5 mm (ściana 1,2 mm) Lina 6-15 mm (ściana 3 mm) Lina 16-30 mm (ściana 5 mm) Lina 31-50 mm (ściana 8 mm)

2. Kluczowe zastosowania tulejek aluminiowych w systemach lin stalowych

Tuleje aluminiowe są niezbędne w gałęziach przemysłu, w których liczy się integralność lin stalowych, w zastosowaniach dostosowanych do wymagań obciążenia i warunków środowiskowych:

  • Budowa i podnoszenie: Zabezpieczanie lin stalowych na dźwigach (nośność do 50 ton ) i wciągników, w których zagniatane tuleje aluminiowe spełniają standardy bezpieczeństwa OSHA.
  • Morskie i offshore: Odporne na korozję tuleje do lin cumowniczych (narażenie na słoną wodę), o żywotności 8-10 lat w środowiskach morskich.
  • Przemysł lotniczy i lotniczy: Lekkie tulejki do kabli sterujących samolotów (waga ≤0,5 kg/m) z precyzyjną tolerancją zagniatania ±0,1 mm.
  • Produkcja przemysłowa: Systemy przenośników i transport materiałów, gdzie tuleje wytrzymują cykliczne obciążenia do 10 000 cykli bez zmęczenia.
Zastosowanie tulei aluminiowej według branży 0% 20% 40% 60% 80% Budowa Morskie Lotnictwo Produkcja 60% 40% 30% 50%

3. Porównanie wydajności: tulejki aluminiowe vs. alternatywne tulejki

Typ dopasowania Siła retencji Odporność na korozję Waga (na 100 mm)
Tuleja aluminiowa (6061-T6) 90% wytrzymałości liny Znakomicie 120g
Miedziana tuleja 95% wytrzymałości liny Dobrze 380g
Okucie ze stali nierdzewnej 98% wytrzymałości liny Doskonały 450g
Porównanie wydajności i kosztów tulejek do lin stalowych Ciśnienie zaciskania a współczynnik utrzymania wytrzymałości tulei aluminiowych 60% 70% 80% 90% 5 ton 10 ton 15 ton 20 ton 25 ton 65% 75% 85% 90% 90%

4. Często zadawane pytania

P1: Jaka siła zaciskania jest wymagana w przypadku tulejek aluminiowych?

Odp.: W przypadku lin stalowych o średnicy 1–15 mm minimalny nacisk zagniatania wynosi 15 ton jest wymagany do osiągnięcia 85% utrzymania wytrzymałości; Potrzebne są liny o średnicy 16–50 mm 20 ton (bez dodatkowego przyrostu powyżej 25 ton).

P2: Czy można ponownie wykorzystać tuleje aluminiowe?

Odp.: Nie. Po zaciśnięciu tulejki aluminiowe ulegają trwałemu odkształceniu — ponowne użycie zmniejsza zachowanie wytrzymałości 40% i stwarza ryzyko bezpieczeństwa zgodnie z normami ASME B30.9.

P3: Jak sprawdzić zagniatane tuleje aluminiowe?

Odp.: Sprawdź, czy nie występują równomierne odkształcenia (brak pęknięć) i zmierz średnicę zagniatania – powinna być 60-70% oryginalnej średnicy tulei . W przypadku zastosowań krytycznych (np. w przemyśle lotniczym) zaleca się badanie ultradźwiękowe.

P4: Jaki jest okres trwałości tulei aluminiowych?

Odp.: W przypadku przechowywania w suchych warunkach (≤60% wilgotności) niekarbowane tuleje aluminiowe mają trwałość 5 lat ; utlenianie powierzchni po tym okresie zmniejsza integralność karbowania o 10-15%.
