Co to jest hydrauliczna prasa linowa GT-100 (rama C)?

The Prasa hydrauliczna do lin stalowych GT-100 (rama C) to kompaktowa hydrauliczna prasa linowa zbudowana do zagniatania lin stalowych o zakresie średnic 1mm do 10mm . Należy do rodziny pras z ramą C, o niewielkich rozmiarach, przeznaczonej do szybkiego i precyzyjnego zaciskania końcówek lin stalowych o małej średnicy i jest powszechnie stosowana w fabrykach produkujących zawiesia do podnoszenia lekkich produktów, w tym wieszaki z zaciskami C i rozwiązania do strzelania śrutowego. W maszynie zastosowano ogólną konstrukcję ramy w kształcie kosza, która utrzymuje urządzenie zwarte, zachowując jednocześnie dużą siłę docisku i dobrą koncentryczność, co zapewnia gładką, jednolitą powierzchnię gotowych zawiesi. Ponieważ GT-100 opiera się na układ zasilania olejem hydraulicznym z pompą dwuciśnieniową tłok może szybko poruszać się w górę i w dół pomiędzy cyklami, zapewniając jednocześnie płynny, kontrolowany skok prasowania, co zapewnia zarówno efektywne czasy cykli, jak i stałą jakość prasowania.

Jako kategoria produktów, a hydrauliczna prasa linowa — opisywany także jako Prasa hydrauliczna z liną stalową , prasa do lin stalowych lub prasa do drutu — służy do trwałego połączenia metalowej tulejki lub tulejki wokół jednego lub więcej pasm liny stalowej, tworząc stałe, nośne zakończenie końcowe. W tej kategorii model GT-100 należy do segmentu ramy C o małej średnicy, który jest ogólnie odpowiedni do lżejszych linii produkcyjnych i stanowisk roboczych do montażu zawiesi, a nie do ciężkiego olinowania konstrukcyjnego. W tym przewodniku omówiono konstrukcję maszyny, jej układ fizyczny, typowy zakres średnicy drutu, zakres zastosowań, architekturę hydrauliczną, charakterystykę wydajności, pełną specyfikację techniczną i proces dostawy, dzięki czemu producent, hurtownik lub właściciel warsztatu badający hydrauliczną prasę linową mogą ocenić ją w kontekście.

Przegląd produktu i zdjęcie maszyny

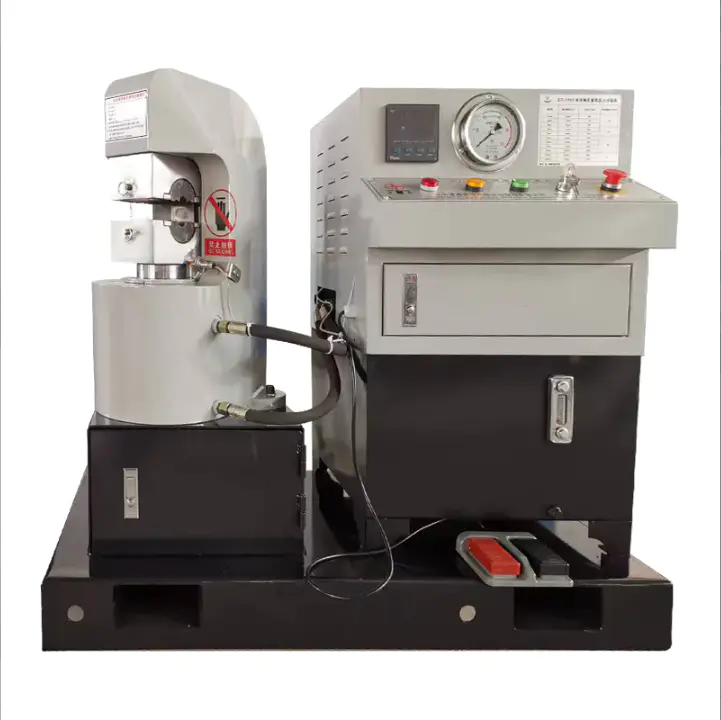

Poniższe zdjęcie przedstawia rzeczywistą hydrauliczną prasę linową GT-100 (rama C) w stanie fabrycznym. Po lewej stronie urządzenia znajduje się zespół głowicy prasującej i zacisku formy, zamontowany nad cylindrycznym zbiornikiem oleju hydraulicznego i obudową pompy. Po prawej stronie znajduje się wyższa szafa sterownicza, w której mieści się cyfrowy licznik cykli, manometr hydrauliczny, panel przycisków sterujących i wewnętrzna szuflada do przechowywania. Czerwony pedał nożny znajduje się z przodu maszyny i umożliwia aktywację cyklu bez użycia rąk, a cała jednostka opiera się na wzmocnionej podstawie z wbudowanymi kanałami do obsługi wózkiem widłowym podczas instalacji lub przenoszenia.

Ten układ fizyczny odzwierciedla podstawową zasadę działania maszyny: olej hydrauliczny jest dostarczany ze zbiornika przez układ pompy dwuciśnieniowej do tłoka i cylindra, który przesuwa głowicę prasującą w dół na formę trzymającą tuleję liny stalowej, natomiast szafa sterownicza reguluje czas, monitorowanie ciśnienia i bezpieczeństwo operatora w każdym cyklu.

Zrozumienie konstrukcji ramy C i jej zalet

Prasa z ramą C wzięła swoją nazwę od otwartej gardzieli korpusu ramy w kształcie litery C, która pozostawia jedną stronę obszaru roboczego otwartą do załadunku i rozładunku liny stalowej. Różni się to od całkowicie zamkniętych, czterokolumnowych projektów pras, które otaczają obszar roboczy ze wszystkich stron. Prasa linowa z ramą C to najmniejszy model w szerszej rodzinie konstrukcji z ramami pras służy do kształtowania lin stalowych, a GT-100 jest skonstruowany specjalnie do prasowania lin stalowych o małych średnicach od 1 mm do 10 mm w ramach tej rodziny ram C.

Ponieważ korpus ramy GT-100 jest wykonany z pojedynczego bloku materiału, a nie składany z oddzielnych spawanych sekcji, konstrukcja zapewnia integralność strukturalną i długą żywotność. W korpusie ramy składającym się z jednego bloku unika się spawów, które mogą działać jako punkty naprężeń w niektórych konstrukcjach zmontowanych ram, co ma istotne znaczenie w przypadku maszyny, która ma wykonywać wielokrotne cykle prasowania przez lata użytkowania w fabryce. Otwarta gardziel w kształcie litery C ułatwia operatorowi szybkie ustawienie liny stalowej i tulejek, co zapewnia stałą wydajność na małej linii produkcyjnej.

• Kompaktowa powierzchnia dostosowana do mniejszych warsztatów lub dedykowanych stanowisk montażu zawiesi
• Otwarta gardziel w kształcie litery C do szybkiego bocznego załadunku i rozładunku liny stalowej i rękawów
• Korpus ramy z jednym blokiem zbudowany z myślą o integralności strukturalnej i długiej żywotności
• Dobra koncentryczność, która zapewnia gładką, równomiernie uformowaną prasowaną powierzchnię
• Wzmocniona płoza podstawowa z kanałami dla wózka widłowego ułatwia instalację i przenoszenie

Dla kupujących, którzy po raz pierwszy porównują prasę hydrauliczną do lin stalowych, styl ramy jest często pierwszą decyzją konstrukcyjną, którą podejmują, ponieważ wpływa ona na powierzchnię zajmowaną przez maszynę, prędkość załadunku i praktyczny zakres średnic, jakie może obsługiwać maszyna. Kategoria ram C i należący do niej model GT-100 są generalnie nastawione na produkcję o małej średnicy i dużej powtarzalności, a nie na prace z kablami strukturalnymi o dużej średnicy.

Kluczowa charakterystyka hydraulicznej prasy linowej GT-100

Hydrauliczna prasa linowa GT-100 (rama C) jest zdefiniowana przez cztery podstawowe cechy konstrukcyjne, które kształtują jej działanie na hali produkcyjnej. Razem te cechy wyjaśniają, dlaczego maszynę pozycjonuje się jako kompaktową, precyzyjną prasę hydrauliczną z liną stalową, a nie prasę olinową o dużym tonażu.

1. Ogólna konstrukcja kosza: zwarta konstrukcja o dużej wytrzymałości i dobrej koncentryczności, tworząca prasowane zawiesia o gładkiej powierzchni.
2. Okrągła konstrukcja formy z automatycznym pozycjonowaniem, co ułatwia zmianę pomiędzy różnymi formami dla różnych średnic drutu.
3. Automatyczne opuszczanie tłoka po zakończeniu cyklu tłoczenia, redukując liczbę kroków ręcznego resetowania pomiędzy cyklami.
4. Sterowanie tłokiem w czasie, umożliwiające ustawienie i powtarzanie taktowania cyklu tłoczenia.

Wykres: Segmenty zakresu średnic lin stalowych

Zrozumienie, gdzie średnica drutu maszyny mieści się w szerszym zakresie rozmiarów lin stalowych, pomaga kupującym dopasować sprzęt do ich potrzeb produkcyjnych. Liny stalowe stosowane w przemyśle ogólnym zwykle mają bardzo małe średnice stosowane w lekkich statkach i pracach związanych z oznakowaniem, aż do dużych średnic stosowanych w podnoszeniu ciężkich przedmiotów i zastosowaniach morskich. Poniższa tabela przedstawia zakres roboczy hydraulicznej prasy linowej GT-100 w porównaniu z trzema szerszymi zakresami odniesienia, dzięki czemu obsługiwany przez nią segment o małej średnicy jest łatwy do zobaczenia na pierwszy rzut oka. Pasma te przedstawiono raczej jako ogólne kategorie odniesienia niż ustalony standard branżowy, ponieważ dokładne wartości odcięcia średnicy mogą się różnić w zależności od regionu i zastosowania. Wizualna ocena tego asortymentu może pomóc kupującemu szybko potwierdzić, czy GT-100, jako hydrauliczna prasa linowa z ramą C, spełnia wymagania dotyczące średnicy jego własnej linii produkcyjnej zawiesi lub osprzętu.

Jak pokazano na wykresie, hydrauliczna prasa do lin stalowych GT-100 (rama C) jest zbudowana do zaciskania lin stalowych o średnicy od 1 mm do 10 mm, plasując ją mocno w segmencie małych średnic pokazanego szerszego zakresu. Ta rozpiętość od 1 mm do 10 mm obejmuje wiele rozmiarów drutu używanych do lekkich zawiesi, wieszaków z zaciskiem C i rozwiązań do strzelania ogniowego, co jest zgodne z opisem maszyny do użytku fabrycznego. Pasek o średniej średnicy pokazany po prawej stronie, w przybliżeniu od 10 mm do 20 mm, generalnie wymaga większych pras z większą siłą zwarcia i innym zestawem form, co wykracza poza zakres kompaktowego modelu GT-100 z ramą C. Taśma o dużej średnicy, 20 mm i więcej, jest zwykle kojarzona z cięższymi zawiesiami i olinowaniem konstrukcyjnym, również poza zakresem roboczym tej konkretnej małej jednostki z ramą C. Umieszczenie GT-100 na mniejszym końcu skali jest zamierzone, ponieważ w maszynie priorytetem jest zwartość, koncentryczność i płynne prasowanie w stosunku do tonażu surowca. Mniejszy zakres roboczy pozwala również zachować prostotę konstrukcji okrągłej formy i systemu automatycznego pozycjonowania, co umożliwia szybsze zmiany formy podczas przełączania pomiędzy różnymi małymi średnicami drutu. W przypadku producenta lub warsztatu, który produkuje głównie małe zawiesia, mocowania lub końcówki linek zabezpieczających, zwykle wystarczające jest trzymanie się zakresu od 1 mm do 10 mm, a wybór prasy ponadgabarytowej do tego zakresu prac jest zazwyczaj niepotrzebny. Z drugiej strony warsztat, który regularnie przetwarza liny stalowe o średnicy powyżej 10 mm, powinien rozważyć zakup większej prasy z ramą C lub prasy wielokolumnowej zamiast modelu GT-100. Ten rodzaj wykresu asortymentu stanowi praktyczny pierwszy filtr dla kupujących poszukujących hydraulicznej prasy do lin stalowych, prasy hydraulicznej do lin stalowych lub prasy do lin stalowych, ponieważ zgodność średnic jest zwykle pierwszą potwierdzaną specyfikacją. Ponieważ w tabeli wykorzystano ogólne zakresy odniesienia, a nie pojedynczą certyfikowaną normę, zachęca się kupujących do sprawdzenia dokładnych wymagań dotyczących średnicy w oparciu o ich własny arkusz specyfikacji liny stalowej przed sfinalizowaniem wyboru maszyny. Ogólnie rzecz biorąc, wykres potwierdza bezpośrednią odpowiedź udzieloną wcześniej w tym przewodniku: hydrauliczna prasa linowa GT-100 (rama C) została zaprojektowana specjalnie do prasowania o małej średnicy, a nie do produkcji olinowania o dużej średnicy.

Przegląd komponentów maszyny

W oparciu o powyższe zdjęcie produktu poniższy diagram stanowi uproszczony schemat hydraulicznej prasy linowej GT-100, sporządzony w celach ilustracyjnych, a nie w skali. Oznacza główne elementy funkcjonalne widoczne na rzeczywistym urządzeniu, dzięki czemu kupujący niezaznajomieni z prasą hydrauliczną mogą przypisać każdą część do jej roli w procesie prasowania. Układ jest taki sam, od lewej do prawej, jak na zdjęciu: zespół prasy i napędu hydraulicznego po lewej stronie oraz szafa sterownicza po prawej stronie.

1. Zespół formy okrągłej i głowicy prasującej, w którym tuleja liny jest ustawiana do zagniatania.
2. Hydrauliczny tłok i kolumna cylindra, które podczas każdego cyklu przesuwają siłę docisku w dół.
3. Zbiornik oleju hydraulicznego i obudowa pompy dostarczające olej poprzez układ pompy dwuciśnieniowej.
4. Cyfrowy zegar cyklu i wyświetlacz sterownika, używane do ustawiania i monitorowania pracy tłoka sterowanej czasowo.
5. Manometr hydrauliczny umożliwiający operatorowi monitorowanie ciśnienia w układzie podczas pracy.
6. Panel przycisków sterujących, obejmujący funkcje uruchamiania, zatrzymywania i zatrzymywania awaryjnego dla bezpieczeństwa operatora.
7. Sterowanie pedałem nożnym, umożliwiające aktywację cyklu prasowania bez użycia rąk.
8. Wzmocniona płoza podstawowa z kanałami dla wózka widłowego do montażu i przenoszenia.

Ten przegląd komponentów ma pomóc kupującym w powiązaniu układu wizualnego hydraulicznej prasy linowej GT-100 z opisem funkcjonalnym stosowanym w pozostałej części tego przewodnika, w szczególności w poniższej sekcji dotyczącej układu hydraulicznego i składu konstrukcyjnego.

Typowe zastosowania hydraulicznej prasy linowej

Hydrauliczna prasa linowa GT-100 jest zwykle stosowana w fabrykach produkujących zawiesia do podnoszenia lekkich produktów. Zakres zaciskania od 1 mm do 10 mm w naturalny sposób pasuje do grupy zastosowań, w których liny stalowe są cienkie, tuleje są małe, a serie produkcyjne są często powtarzalne, a nie jednorazowe. Ponieważ maszyna jest kompaktowa, a system form umożliwia szybkie zmiany, doskonale nadaje się do warsztatów, które muszą przełączać się między kilkoma małymi średnicami drutu w ciągu jednej zmiany.

Typowe zastosowania zgłaszane dla tej klasy małych hydraulicznych pras linowych z ramą C obejmują montaż wieszaków z zaciskami C, rozwiązania do strzelania strzałowego i ogólne lekkie zawiesia. Poza wymienionymi przykładami, prasy zagniatające o małej średnicy tego typu są również powszechnie stosowane w zespołach do zawieszania znaków, lekkich elementach mocujących i ogólnych pracach związanych z zakończeniami kabli na małą skalę, ponieważ te zastosowania zazwyczaj opierają się na linach stalowych w tym samym zakresie małych średnic, do obsługi którego GT-100 jest przystosowany.

Warsztaty prowadzące mieszaną produkcję małych średnic, czyli kilku różnych średnic drutu w zakresie od 1 mm do 10 mm na tej samej zmianie, zwykle odnoszą największe korzyści z maszyny z prostym procesem zmiany formy, ponieważ w przeciwnym razie przestoje pomiędzy wymianą form mogą stanowić większy udział w całkowitym czasie produkcji niż sam cykl prasowania. Kupujący zaopatrujący się w tego typu małą hydrauliczną prasę linową z ramą C do dystrybucji hurtowej lub własnej produkcji zawiesi, powinni razem rozważyć dopasowanie zastosowania, prędkość zmiany formy i zakres średnic, a nie oceniać pojemność średnicy w izolacji.

Układ hydrauliczny i skład konstrukcyjny

Elementy kształtujące maszyn hydraulicznych Xingtai, w tym GT-100, są kute ze stali stopowej o wysokiej wytrzymałości, która zapewnia trwałość przy powtarzających się obciążeniach ściskających. Korpus maszyny jest wykonany z pojedynczego bloku materiału, co zapewnia integralność strukturalną i długą żywotność. Układ hydrauliczny wykorzystuje a zasilanie olejem pompy dwuciśnieniowej , który umożliwia szybki ruch tłoka w górę i w dół, jednocześnie umożliwiając płynny proces prasowania, co ma na celu poprawę zarówno jakości tłoczenia, jak i wydajności produkcji.

Wykres: Podstawowy skład konstrukcyjny prasy hydraulicznej z ramą C

Hydrauliczna prasa linowa nie jest pojedynczą częścią, ale zespołem kilku głównych podsystemów współpracujących podczas każdego cyklu prasowania. Zrozumienie ogólnego składu maszyny z ramą C, takiej jak GT-100, może pomóc kupującym ocenić jakość wykonania, oczekiwaną żywotność i potrzeby konserwacyjne. Poniższy wykres pierścieniowy dzieli typową hydrauliczną prasę linową z ramą C na cztery ogólne obszary konstrukcyjne: korpus ramy, układ hydrauliczny, zespół tłoka i formy oraz układ sterowania i bezpieczeństwa. Proporcje te przedstawiono raczej jako ilustracyjny przegląd typowej małej hydraulicznej prasy zagniatającej niż dokładne zestawienie materiałów dla pojedynczego urządzenia. Przegląd tego składu pomaga wyjaśnić, dlaczego korpus ramy i układ hydrauliczny mają zazwyczaj największy udział w ogólnej strukturze i funkcjonowaniu maszyny.

Korpus ramy ma największy udział w wykresie, ponieważ jest wykonany z jednego bloku materiału, który ma kluczowe znaczenie dla integralności strukturalnej maszyny i długiej żywotności. W korpusie ramy z jednym blokiem unika się połączeń spawanych występujących w niektórych konstrukcjach zmontowanych ram, co może zmniejszyć punkty potencjalnej koncentracji naprężeń podczas powtarzających się cykli prasowania. Układ hydrauliczny zajmuje drugi co do wielkości udział, co odzwierciedla jego rolę w generowaniu i kontrolowaniu siły docisku przykładanej do każdej tulei liny stalowej. W GT-100 ten układ hydrauliczny opiera się na zasilaniu olejem z pompy o podwójnym ciśnieniu, co umożliwia szybki ruch tłoka w górę i w dół podczas suwu bez tłoczenia, przy jednoczesnym wywieraniu płynnej, kontrolowanej siły podczas rzeczywistego suwu tłoczenia. Jest to widoczne na zdjęciu produktu jako cylindryczny zbiornik i obudowa pompy pod głowicą prasującą. To podejście wykorzystujące dwa ciśnienia to praktyczny sposób na zrównoważenie szybkości cyklu z jakością tłoczenia, ponieważ pojedyncza pompa o stałym ciśnieniu byłaby zazwyczaj albo zbyt wolna, albo zbyt agresywna w całym zakresie skoku. Zespół tłoka i formy, pokazany jako trzeci segment, to miejsce, w którym znajduje się okrągła konstrukcja formy i system automatycznego pozycjonowania, umożliwiający operatorom zmianę form dla różnych średnic drutu w zakresie od 1 mm do 10 mm. Ponieważ tłok jest zaprojektowany tak, aby automatycznie przesuwał się w dół po zakończeniu cyklu prasowania, a ruch tłoka można kontrolować w czasie za pomocą cyfrowego zegara na panelu sterowania, segment ten odzwierciedla również podstawowe funkcje automatyzacji maszyny. Układ sterowania i bezpieczeństwa, najmniejszy segment na wykresie, nadal odgrywa ważną rolę, regulując synchronizację, ruch tłoka, monitorowanie ciśnienia i bezpieczeństwo operatora za pomocą przycisków, manometru i pedału pokazane na szafie sterowniczej. Razem te cztery segmenty wyjaśniają, w jaki sposób kompaktowa hydrauliczna prasa linowa z ramą C może zachować niewielkie wymiary, a jednocześnie zapewniać spójne, powtarzalne wyniki zakuwania. Ten przegląd konstrukcyjny jest również przydatnym kontekstem dla każdego, kto porównuje hydrauliczną prasę do lin stalowych, prasę hydrauliczną do lin stalowych lub prasę do lin stalowych z punktu widzenia produkcji lub konserwacji, ponieważ każdy podsystem ma inny oczekiwany wzór zużycia i wymagania serwisowe. Ogólnie rzecz biorąc, korpus ramy i szafa sterownicza po prawidłowym zamontowaniu wymagają najrzadziej częstej konserwacji, natomiast uszczelki i przewody wysokociśnieniowe w układzie hydraulicznym to elementy, które z czasem najprawdopodobniej będą wymagały okresowej kontroli lub wymiany.

Przegląd wydajności: co zapewniają funkcje konstrukcyjne

Poza wydajnością średnicy pierwotnej, na skuteczność małej hydraulicznej prasy linowej wpływa kilka cech wydajności wynikających z projektu w codziennym użytkowaniu produkcyjnym. Te cechy są kształtowane bezpośrednio przez fizyczne wybory konstrukcyjne maszyny, a nie przez ogólne twierdzenia marketingowe.

Wykres: Przegląd charakterystyki działania

Poza wydajnością średnicy pierwotnej, na skuteczność małej hydraulicznej prasy linowej wpływa kilka cech wydajności wynikających z projektu w codziennym użytkowaniu produkcyjnym. Cechy te są kształtowane bezpośrednio przez fizyczne wybory konstrukcyjne maszyny, a nie przez abstrakcyjne twierdzenia marketingowe. Poniższy wykres radarowy przedstawia sześć cech hydraulicznej prasy linowej GT-100, które są bezpośrednio powiązane z jej udokumentowanymi cechami konstrukcyjnymi i widocznym układem sterowania. Każda oś jest oceniana na prostej pięciopunktowej skali opisowej w oparciu o sposób opisu odpowiedniej cechy konstrukcyjnej, a nie na podstawie testów laboratoryjnych przeprowadzanych przez strony trzecie. Przeglądanie wszystkich sześciu cech razem na jednym wykresie ułatwia zobaczenie ogólnego profilu wydajności, jaki ma zapewnić konstrukcja ramy C.

Precyzja koncentryczności została wysoko oceniona na wykresie, ponieważ ogólna konstrukcja kosza GT-100 została szczegółowo opisana jako zapewniająca dobrą koncentryczność, która wspiera równomiernie uformowane, okrągłe profile tulei. Jakość wykończenia powierzchni jest oceniana podobnie wysoko, ponieważ ten sam projekt kosza jest kojarzony z prasowanymi zawiesiami, które mają gładką powierzchnię, a nie nierówne lub porysowane wykończenie. Wygoda wymiany formy jest oceniana na najwyższym poziomie, ponieważ okrągła konstrukcja formy obejmuje automatyczne pozycjonowanie, które ma ułatwić operatorowi przełączanie pomiędzy formami o różnych rozmiarach. Poziom automatyzacji został oceniony nieco niżej niż najwyższa ocena, co odzwierciedla praktyczny złoty środek: tłok przesuwa się w dół automatycznie po zakończeniu prasowania i można nim sterować czasowo za pomocą cyfrowego timera, ale maszyna nadal jest prowadzoną przez operatora prasą z ramą C z ręcznym pedałem nożnym, a nie całkowicie bezobsługową linią produkcyjną. Kompaktowość konstrukcji została oceniona wysoko, co potwierdza fakt, że GT-100 należy do najmniejszej konstrukcji w gamie ram C, co sprawia, że ​​nadaje się do mniejszych warsztatów. Wytrzymałość konstrukcji również jest oceniana blisko górnej granicy skali, wsparta jednoczęściowym korpusem ramy i elementami kształtowanymi z kutej stali stopowej o wysokiej wytrzymałości stosowanej w budownictwie. Podsumowując, wykres przedstawia profil wydajności uwzględniający precyzję, jakość powierzchni i wygodę wymiany formy, co jest zgodne z zamierzoną rolą maszyny w produkcji zawiesi i okuć o małej średnicy, a nie olinowania o dużej wytrzymałości. Ten rodzaj profilu jest ogólnie bardziej odpowiedni dla nabywców skupiających się na średnicach drutu od 1 mm do 10 mm niż dla nabywców przetwarzających kable osprzętowe o dużej średnicy, gdzie surowy tonaż i siła cykliczna miałyby większe znaczenie w ocenie. Ponieważ każda ocena odnosi się do konkretnej udokumentowanej cechy projektu, wykres ma służyć jako przejrzyste podsumowanie, a nie niezależnie certyfikowany wynik testu porównawczego. Kupujący oceniający hydrauliczną prasę do lin stalowych, prasę hydrauliczną do lin stalowych lub prasę do lin stalowych do prac o małych średnicach mogą zastosować podobne ramy do porównania koncentryczności, wykończenia powierzchni, wygody wymiany formy, automatyzacji, zwartości i wytrzymałości konstrukcyjnej w przypadku różnych opcji maszyn.

Dane techniczne

Poniższa tabela podsumowuje podstawowe dane techniczne hydraulicznej prasy linowej GT-100 (rama C), w oparciu bezpośrednio o opis produktu producenta i ma na celu szybkie odniesienie dla kupujących porównujących ten model z innymi urządzeniami w kategorii hydraulicznych pras linowych.

Dostawa, opakowanie i czas realizacji

Po potwierdzeniu zamówienia na hydrauliczną prasę linową GT-100, urządzenie jest pakowane przy użyciu folii termokurczliwej i żelaznego pudełka, a standardowe akcesoria obejmują uszczelki i rurę wysokociśnieniową. Typowy czas realizacji produkcji i przygotowania do wysyłki to: 10 do 30 dni , w zależności od wielkości zamówienia i konfiguracji.

Wykres: Typowy harmonogram produkcji i dostaw

Termin dostawy jest często jednym z najbardziej praktycznych pytań, jakie zadaje kupujący po potwierdzeniu specyfikacji maszyny. Czas realizacji hydraulicznej prasy linowej zależy ogólnie od harmonogramu produkcji, wielkości zamówienia i wymagań dotyczących pakowania eksportowego. Poniższy wykres przedstawia ogólny referencyjny harmonogram pokazujący, jak typowy czas realizacji wynoszący od 10 do 30 dni może być rozłożony na etapy produkcji, testowania, pakowania i przygotowania wysyłki. Ten harmonogram ma charakter poglądowy i ma pomóc kupującym zrozumieć ogólny przebieg działań poza podanym czasem realizacji, a nie obiecywać dokładny harmonogram dla konkretnego zamówienia. Rzeczywisty czas realizacji każdego indywidualnego zamówienia może się różnić w zależności od czynników takich jak wielkość zamówienia, konfiguracja formy i bieżący harmonogram produkcji.

Na przedstawionym referencyjnym osi czasu największa część okna trwającego od 10 do 30 dni jest przeznaczona na produkcję i montaż, co odzwierciedla czas potrzebny na obróbkę, kucie i montaż korpusu ramy, układu hydraulicznego oraz zespołu tłoka i formy. Ponieważ elementy kształtujące GT-100 są kute ze stali stopowej o wysokiej wytrzymałości, a korpus ramy jest wykonany z pojedynczego bloku materiału, ten etap zwykle zajmuje więcej czasu niż końcowe etapy pakowania. Po produkcji i montażu następuje testowanie jakości, umożliwiające sprawdzenie układu hydraulicznego pompy dwuciśnieniowej, dokładności manometru i automatycznego ruchu tłoka przed zatwierdzeniem urządzenia do wysyłki. Kolejnym etapem referencyjnej osi czasu jest pakowanie, podczas którego maszyna jest przygotowywana przy użyciu folii termokurczliwej i żelaznego pudełka wraz z akcesoriami, takimi jak uszczelki i rura wysokociśnieniowa. Przygotowanie wysyłki to pokazany ostatni etap, obejmujący dokumentację, załadunek i koordynację z metodą wysyłki odpowiednią dla kraju docelowego. Ponieważ maszyny hydrauliczne Xingtai są eksportowane do wielu krajów, w tym do Wielkiej Brytanii, Australii, Holandii, Łotwy, Malezji, Tajlandii, Indii, Rosji, Botswany i Polski, przygotowanie do wysyłki może się nieco różnić w zależności od miejsca docelowego i wymagań dotyczących dokumentacji. Kupujący zamawiający wiele jednostek lub niestandardowe konfiguracje form powinni zazwyczaj spodziewać się terminu bliżej górnej granicy okna trwającego od 10 do 30 dni pokazanego na wykresie. Kupujący zamawiający maszynę o pojedynczej standardowej konfiguracji mogą doświadczyć czasu bliżej dolnego końca tego samego okna, chociaż może się to nadal różnić w zależności od bieżącego obciążenia produkcyjnego. Ten rodzaj podziału produkcji na wysyłkę jest przydatny do celów planowania, szczególnie dla nabywców koordynujących dostawę maszyn w ramach szerszego projektu lub harmonogramu instalacji linii produkcyjnej. Ponieważ opakowanie ma bezpośredni wpływ na to, jak maszyna przetrwa transport międzynarodowy, zastosowanie folii termokurczliwej w połączeniu ze sztywną żelazną skrzynią ma na celu pomóc chronić konstrukcję ramy C i komponenty hydrauliczne, w tym szafę sterowniczą i manometr, podczas transportu. Ogólnie rzecz biorąc, referencyjny harmonogram ma dać kupującym realistyczne, ogólne oczekiwania dotyczące typowej struktury czasu realizacji wynoszącego od 10 do 30 dni, od początkowej produkcji do końcowego przygotowania wysyłki.

O Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.

Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. została założona w 1992 i znajduje się w mieście Taizhou w prowincji Jiangsu w Chinach. Jako producent hydraulicznych pras do lin stalowych firma specjalizuje się w produkcji hydraulicznych pras do lin stalowych, maszyn do wyżarzania i zwężania lin stalowych, tulei aluminiowych i zacisków podnoszących. Firma Xingtai Hydraulic jest wyposażona w zaawansowane zakłady produkcyjne, duże możliwości techniczne, autorytatywny sprzęt testujący i kompleksowy system zarządzania jakością, który zapewnia stałą wydajność w całej gamie hydraulicznych pras do lin stalowych i narzędzi do zaciskania lin stalowych, w tym modelu GT-100 opisanego w tym przewodniku.

Elementy kształtujące maszyn hydraulicznych Xingtai są kute ze stali stopowej o wysokiej wytrzymałości. Korpus maszyny jest wykonany z pojedynczego bloku materiału, co zapewnia integralność strukturalną i długą żywotność. Układy hydrauliczne stosowane w całej gamie pras firmy wykorzystują dwuciśnieniowy układ zasilania olejem z pompą, umożliwiający szybki ruch tłoka w górę i w dół przy jednoczesnym zachowaniu płynnego procesu prasowania, co ma na celu poprawę jakości tłoczenia i wydajności produkcji.

Maszyny hydrauliczne Xingtai były eksportowane do wielu krajów, w tym do Wielkiej Brytanii, Australii, Holandii, Łotwy, Malezji, Tajlandii, Indii, Rosji, Botswany, Polski i innych, co pozycjonuje firmę jako uznanego dostawcę hydraulicznych pras linowych na rynkach międzynarodowych. Kierując się filozofią skupioną na jakości, konkurencyjności i trwałym zaangażowaniu, firma stara się sprostać potrzebom klientów i zapewnić niezawodne usługi zarówno obecnym, jak i nowym klientom, niezależnie od tego, czy zaopatrują się w pojedynczą małą prasę z ramą C, czy koordynują większe zamówienie hurtowe na wiele modeli pras hydraulicznych.

Jak wybrać hydrauliczną prasę linową do prac o małych średnicach

Wybór odpowiedniej hydraulicznej prasy do lin stalowych do pracy z linami o małej średnicy zazwyczaj sprowadza się do dopasowania konstrukcji konstrukcyjnej i funkcji sterowania maszyny do konkretnych złączek, które warsztat planuje wyprodukować. Poniższa lista przedstawia główne punkty, które warto sprawdzić przed podjęciem decyzji pomiędzy kompaktową maszyną z ramą C a większą alternatywą.

1. Potwierdź zakres średnic liny stalowej wymagany dla bieżącej i przewidywanej przyszłej produkcji i porównaj go z podaną wydajnością maszyny, np. zakresem od 1 mm do 10 mm GT-100.
2. Weź pod uwagę typ ramy: kompaktowa maszyna z ramą C zazwyczaj nadaje się do mniejszych warsztatów i lżejszej produkcji o dużej powtarzalności, podczas gdy większe modele ram nadają się do cięższych prac.
3. Przejrzyj system form, w tym, czy pozycjonowanie formy jest automatyczne i jak szybko można wymieniać formy pomiędzy drutami o różnych średnicach.
4. Sprawdź projekt układu hydraulicznego, ponieważ konfiguracja pompy dwuciśnieniowej może zapewnić zarówno krótkie czasy cykli, jak i płynną, kontrolowaną siłę docisku.
5. Oceń elementy sterujące operatora, w tym manometr, zegar cyfrowy, przyciski sterujące i pedał nożny, ponieważ decydują one o codziennej użyteczności i bezpieczeństwie.
6. Potwierdź szczegóły pakowania i dostawy u dostawcy hydraulicznej prasy linowej, w tym dołączone akcesoria oraz oczekiwany czas realizacji produkcji i wysyłki.

Dla nabywców skupiających się szczególnie na montażu zawiesi o małej średnicy, wieszakach z zaciskami C lub rozwiązaniach do strzelania śrutowego, kompaktowa hydrauliczna prasa linowa z ramą C, taka jak GT-100, jest ogólnie rozsądnym punktem wyjścia do oceny, ponieważ jej zakres średnic, system form i konstrukcja hydrauliczna są zorientowane na ten segment prac produkcyjnych.

Planowanie bieżącej konserwacji również warto uwzględnić w początkowej decyzji o zakupie, zamiast traktować ją później. Jak wskazano w przeglądzie składu konstrukcyjnego wcześniej w tym przewodniku, uszczelnienia hydrauliczne i przewody wysokociśnieniowe to zazwyczaj elementy, które najprawdopodobniej wymagają okresowej kontroli lub wymiany, co jest jednym z powodów, dla których zapasowe uszczelki i przewód wysokociśnieniowy są zwykle dołączane do standardowych akcesoriów nowej maszyny. Ustanowienie prostej procedury sprawdzania poziomu oleju, stanu uszczelnień i zużycia formy może pomóc hydraulicznej prasie linowej w utrzymaniu stałej koncentryczności i wykończenia powierzchni przez dłuższy okres użytkowania.

Często zadawane pytania

P1: Jaki zakres średnic liny stalowej może przetwarzać hydrauliczna prasa linowa GT-100?

A1: GT-100 jest przeznaczony do prasowania małych lin stalowych o średnicy od 1 mm do 10 mm, dzięki czemu nadaje się do lekkich zawiesi i małych końcówek.

P2: Jakiego rodzaju ramy używa GT-100 i dlaczego ma to znaczenie?

A2: W GT-100 zastosowano konstrukcję typu C-frame z otwartą gardzielą i jednoblokową obudową, która zapewnia kompaktowe wymiary, szybki załadunek i rozładunek oraz długoterminową integralność strukturalną.

P3: Jakie elementy sterujące operatora znajdują się w hydraulicznej prasie linowej GT-100?

A3: Maszyna jest wyposażona w cyfrowy licznik cykli, manometr hydrauliczny, panel przycisków sterujących z funkcjami startu, zatrzymania i zatrzymania awaryjnego oraz pedał nożny do aktywacji cyklu.

P4: Jak działa zmiana formy w tej prasie hydraulicznej z liną stalową?

A4: GT-100 wykorzystuje okrągłą formę z automatycznym pozycjonowaniem, co ma na celu ułatwienie operatorowi przełączania pomiędzy różnymi rozmiarami form.

P5: Jakie akcesoria i opakowanie są zawarte w dostawie?

A5: Standardowe opakowanie obejmuje folię termokurczliwą i żelazne pudełko z uszczelkami i rurką wysokociśnieniową jako akcesoria.

P6: Jaki jest typowy czas realizacji produkcji i wysyłki?

A6: Typowy czas realizacji wynosi od 10 do 30 dni, w zależności od wielkości zamówienia i konfiguracji.
