Pomocnik pokładowy, który pod koniec zmiany zrzuca 60-metrową linę cumowniczą na luźny stos, zapłaci za to na następnej: węzły do wyrwania, przekręcenie do usunięcia i sztywny zestaw zakrętów, które walczą z każdym, kto dotknie liny. Niezawodna odpowiedź na pytanie, jak zwinąć linę do przechowywania, sprowadza się do trzech nawyków. Zwiń linę w pętle, które eliminują skręt zamiast go dodawać, zablokuj gotowy zwój, aby nie mógł się samoczynnie poluzować, i trzymaj zwój w stanie suchym, zacienionym i nad podłogą, dopóki lina nie będzie ponownie potrzebna.

Szczegóły zmieniają się wraz z materiałem. Lina pleciona z poliestru, trójżyłowa nylonowa lina cumownicza i lina stalowa reagują inaczej na zwijanie i każda na swój sposób karze za nieostrożne przechowywanie. W tym przewodniku opisano metody ręcznego zwijania, które sprawdzają się w przypadku lin z włókien i syntetycznych, zasady nawijania na bęben mające zastosowanie do liny stalowej, obróbkę końcówek, która zapobiega rozplątywaniu się końcówek liny na półce, oraz warunki przechowywania, które decydują o tym, czy lina wyjdzie z magazynu gotowa do pracy, czy gotowa do wyrzucenia do kosza na złom.

Cewka do kontrolowania skrętu, blokowania cewki i przechowywania w suchym i zacienionym miejscu: te trzy nawyki decydują o tym, czy lina opuści miejsce przechowywania gotowa do pracy.

Dlaczego wybrana metoda zwijania ma znaczenie

Większość lin ma zaprogramowany kierunek. Lina ułożona trójsplotowo zbudowana jest z pasm skręconych spiralnie wokół linii środkowej liny, a nawet lina pleciona równoważy napięcie pomiędzy jej osłoną a rdzeniem. Kiedy ułożona lina jest zwinięta w proste pętle, każda pełna pętla dodaje mniej więcej jeden pełny obrót w tym samym kierunku. Czterdzieści pętli oznacza około czterdziestu skumulowanych zwojów, a kiedy końce są wolne, te zwoje muszą gdzieś uciec. Wypływają na powierzchnię w postaci załamań, stawów skokowych i pętelek, które w momencie puszczenia liny zatrzaskują się, tworząc węzły na dłoniach.

Twist to nie tylko problem z obsługą. Załamana lina syntetyczna ulega nadmiernemu naprężeniu w miejscu załamania i od tego momentu jej wytrzymałość robocza zmniejsza się. W przypadku lin stalowych ryzyko jest wyższe: załamanie trwale przemieszcza splotki, a przyjętą praktyką przy olinowaniu jest wycięcie uszkodzonego odcinka i ponowne zakończenie liny, ponieważ załamanej linie stalowej nie można ufać pod obciążeniem. Skręt przechowywany w linie źle wpływa również na sprzęt i maszyny, od zakrzywionych bębnów wciągarki po nierówne nawijanie na zwijarce.

Dlatego w ogóle istnieją metody zwijania, które eliminują skręcenie. Cewka ósemkowa i cewka górna i dolna zmieniają kierunek skrętu od pętli do pętli, więc lina wychodzi z magazynu w pobliżu położenia neutralnego. Wybór właściwej metody nie jest zatem kwestią przyzwyczajenia czy wyglądu; na tym polega różnica między liną, która zachowuje swoją geometrię, a liną, która powoli zapamiętuje każdy błąd.

Każda prosta pętla dodaje skręcenia, więc metody naprzemienne lub eliminujące skręcenie chronią zarówno obsługę liny, jak i jej wytrzymałość znamionową.

Jak zwinąć linę do przechowywania: krok po kroku

Poniższa sekwencja sprawdza się w przypadku załogi dokującej, poddasza do osprzętu lub warsztatu rolniczego, w którym jest tylko wolna przestrzeń. Zajmuje to kilka minut dłużej niż wkładanie liny do kosza, a zwraca się przy pierwszym pociągnięciu kolejnej pracy.

1. Najpierw sprawdź i złuszcz linę. Przeciągnij linę przez dłonie, poszukaj nacięć, przetarć, glazury lub spłaszczonych miejsc i ułóż linę prosto, tak aby istniejące skręty mogły uciec przed rozpoczęciem zwijania.
2. Usuń resztki skrętu. Zawieś linę w wysokim punkcie i pozwól, aby wolny koniec obracał się, aż się zatrzyma, lub przejdź wzdłuż, pozwalając, aby koniec kręcił się swobodnie. Przechowywanie skręconych zamków linowych, które skręcają się przez miesiące.
3. Wybierz rozmiar pętli pasujący do dostępnej przestrzeni dyskowej. Pętle o obwodzie od około 90 do 180 cm pasują do regałów warsztatowych i desek kołkowych. Większe zwoje lepiej wiszą na szerokich hakach, mniejsze zwoje pasują do pojemników, ale cokolwiek węższego niż około 30 cm średnicy powoduje trwałą pamięć zgięcia w sztywnej linie.
4. Cewka z lekkim przeciwskrętem dla ułożonej liny. Gdy utworzy się każda pętla, obróć linę o ćwierć obrotu pomiędzy kciukiem a palcem wskazującym w kierunku, w którym rozkręca się splot. Lina pleciona wymaga znacznie mniej tej korekty, a metoda „nad-pod” całkowicie ją zastępuje.
5. Utrzymuj pętle równomiernie. Cewka z pętlami o odpowiedniej długości leży płasko na półce, wisi bez ciężkiego boku i wydaje się bez walki.
6. Zablokuj cewkę. Trzymaj pętle razem, a następnie owiń ciasno roboczy koniec wokół środka cewki sześć do ośmiu razy. Przełóż koniec przez górę zwoju, złóż go na cały pakiet i mocno pociągnij za ogon. Cewka nie może się teraz rozplątać, nawet jeśli zostanie przewrócona.
7. Przechowuj go prawidłowo. Zawieś cewkę na zaokrąglonym kołku wystarczająco szerokim, aby ją podtrzymać, lub ustaw ją płasko na półce. Nigdy nie zostawiaj zamkniętej cewki na betonowej podłodze, gdzie wilgoć i piasek przedostają się do owijek.

W przypadku lin dłuższych niż około 80 metrów lub lin sztywnych, które są odporne na zwijanie ręczne, metoda ósemkowa opisana w następnej sekcji zwykle pozostawia mniejsze skręcenie i zapewnia szybszy zwrot niż zwykła cewka pętlowa.

Sprawdź, rozkręć, zwiń z kontrolowanym skrętem, zablokuj wiązkę i zdejmij zwój z podłogi: pięć kroków, które zajmują kilka minut i chronią miesiące życia liny.

Typowe metody zwijania i miejsca, w których każda z nich pasuje

Żadna pojedyncza cewka nie pasuje do każdej liny, jej długości i miejsca do przechowywania. Pięć poniższych metod sprawdza się w większości sytuacji w warsztacie, na morzu i w terenie, a każda z nich zasługuje na swoje miejsce z konkretnego powodu.

Cewka alpejska
Pętelki zebrane na ramionach i zabezpieczone owijkami. Szybki w wykonaniu i łatwy do przenoszenia, ale dodaje skrętu ułożonej linie. Najlepiej do około 60 m. Cewka motylkowa
Pętle złożone w ósemkę pośrodku. Nosi się wygodnie na plecach i ramionach, a skręt jest niski. Ulubione liny wspinaczkowe i arborystyczne. Cewka ósemkowa
Pętle skrzyżowane w kształcie ósemki między dwoma punktami. Doskonała kontrola skrętu i bardzo szybka wypłata. Potrzebuje więcej miejsca na budowę. Cewka nad-pod
Zmienia kierunek pętli, aby anulować skręcanie długich linii. Standardowa praktyka dla ekip dokujących, scenicznych i eventowych obsługujących liny i kable na długości powyżej 50 m. Łańcuch sinnet
Lina jest szydełkowana w łańcuszek. Najmniejsza powierzchnia przechowywania i odporność na splątanie, ale przed użyciem należy ją całkowicie rozpiąć.

Dopasuj cewkę do długości liny i miejsca do przechowywania: cewki ósemkowe i powyżej-pod wygrywają pod względem kontroli skrętu, cewki alpejskie i motylkowe wygrywają pod względem szybkości i przenośności.

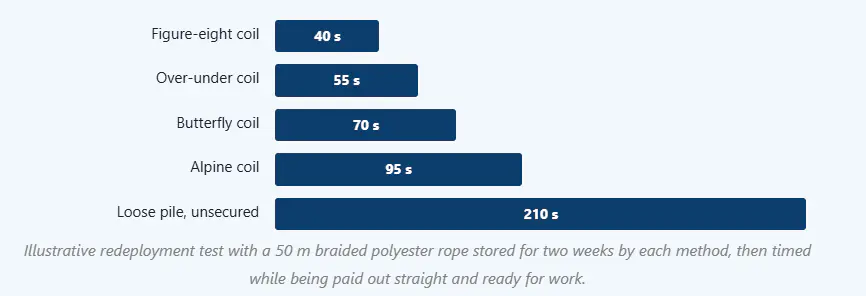

Która metoda zwijania oszczędza najwięcej czasu przy ponownym rozmieszczeniu

Przymiotniki są łatwe, więc poniższe porównanie pokazuje przybliżone liczby na temat różnicy. Ćwiczenie ma charakter poglądowy: jeden doświadczony przewodnik, jedna 50-metrowa pleciona lina poliestrowa i stoper. Każdą linę przechowywano przez dwa tygodnie inną metodą, a następnie mierzono czas, ponieważ była wypłacana prosto i gotowa do pracy. Czasy będą się różnić w zależności od rodzaju liny, rozmiaru cewki i umiejętności obsługi. Wzór między taktami, a nie dokładne sekundy, przenosi się do prawdziwych warsztatów.

Cewka ósemkowa wypłaca się najszybciej, ponieważ jej pętle krzyżują się w naprzemiennych kierunkach, więc skręt przechowywany w jednej pętli jest anulowany przez następną. Zwój over-under kończy się tuż z tyłu z tego samego powodu, chociaż wymaga od przewodnika większej techniki i zwykle zaczyna się wolniej dla początkujących. Cewka motylkowa sprawdziła się dobrze, ponieważ jej złożone pętle również występują naprzemiennie, ale dodatkowe fałdy wydłużają trochę czasu obsługi. Cewka alpejska straciła na popularności, ponieważ każda pętla obraca linę w ten sam sposób, a dwa tygodnie przechowywania dały czas, aby skręt liny zapadł w pamięć. Luźny stos w ogóle nie był metodą przechowywania, a jego czas odzwierciedlał sortowanie przeciągniętych węzłów, a nie układanie zwoju. Każdy węzeł znaleziony w stosie to także spadek wytrzymałości, ponieważ ciasny węzeł na wierzchu może znacznie zmniejszyć wytrzymałość roboczą liny syntetycznej, często podawaną na poziomie około połowy. Oznacza to, że stos kosztuje nie tylko sekundy, ale także pojemność. W warsztacie, który przeciąga linę kilkanaście razy dziennie, różnica pomiędzy 40 sekundami a 210 sekundami staje się realnym kosztem pracy w ciągu miesiąca. Ten sam schemat występuje częściej w przemyśle, gdzie splątana 200-metrowa lina stalowa na podłodze stanowi problem bezpieczeństwa, a także problem z harmonogramem. Właśnie dlatego operacje na linach stalowych zastępują zwijanie ręczne nawijaniem na bębnie, co omówione jest w następnej sekcji. Lekcja przenosi się bezpośrednio: kontrolowane wpinanie się w pętlę, kontrolowane wysuwanie liny.

Cewki eliminujące skręcanie, takie jak ósemkowe, radykalnie skracają czas ponownego rozłożenia i pozwalają uniknąć utraty wytrzymałości związanej z węzłami.

Zwijanie i przechowywanie lin stalowych w sposób przemysłowy

W przypadku lin stalowych zasady zwijania ręcznego całkowicie się zmieniają. Załamanie liny z włókna jest niedogodnością; załamanie liny stalowej oznacza trwałe uszkodzenie konstrukcji, ponieważ splotki przemieszczają się i nie można ich przywrócić na miejsce. Praktyka branżowa polega na wycięciu wszelkich załamań i ponownym zakończeniu liny, zatem metoda przechowywania musi przede wszystkim zapobiegać tworzeniu się załamań.

Prawidłowe podejście polega na utrzymywaniu liny stalowej na szpulach i bębnach. Lina powinna pozostać na oryginalnej szpuli, dopóki nie będzie potrzebna, a podczas przenoszenia liny między szpulami powinna przebiegać z góry na górę lub z dołu do dołu. Nawijanie od góry jednej szpuli do dołu drugiej powoduje odwrotne zagięcie każdego owinięcia, a odwrotne zakręty są tam, gdzie zmęczenie pojawia się jako pierwsze. Średnice bębna i krążka linowego również mają znaczenie: z reguły średnica bębna powinna być co najmniej dwudziestokrotnie większa od średnicy liny w przypadku zastosowań ogólnych i większa w przypadku dźwigów o dużym cyklu lub o znaczeniu krytycznym. Bębny należy umieszczać na stojakach lub ramach w kształcie litery A nad podłogą, przykryć kurzem i wilgocią i od czasu do czasu obracać, aby smar rozprowadził się zamiast osiadać na dolnych owijkach.

W warsztatach i magazynach, w których przewożone są liny o dużych długościach, ręczne zwijanie i rozwijanie lin jest powolne i niebezpieczne, dlatego właśnie w tym miejscu sprawdzają się zwijarki lin stalowych. Napędzana zwijarka kontroluje napięcie i prędkość podczas nawijania i zwijania, utrzymuje owinięcia równomiernie na bębnie oraz chroni zarówno linę, jak i operatora. Sprzęt tego typu stanowi standardową ofertę producenta lin stalowych, takiego jak Produkcja hydrauliczna Jiangsu Xingtai Co., Ltd., który produkuje hydrauliczne urządzenia linowe od 1992 roku i zaopatruje użytkowników w Europie, Azji i poza nią.

Lina stalowa jest przechowywana na szpulach, nigdy w zwojach ręcznych: kontrolowane napięcie, prawidłowe proporcje bębna i zakryte stojaki na szpule zapobiegają załamaniom i korozji przechowywanej liny.

Przygotowanie końcówek liny przed zwinięciem do przechowywania

Końce liny najpierw ulegają uszkodzeniu podczas przechowywania. Nieubity koniec liny syntetycznej strzępi się, tworząc szczotkę włókien, a ułożona na trzech żyłach lina z luźnym końcem może dosłownie rozwinąć się pasmo po pasmie, gdy leży na półce. Dziesięć minut przygotowania końcówek przed oddaniem zwoju do magazynu zapobiega obu problemom.

W przypadku lin włókiennych i syntetycznych ubij każdy koniec sznurkiem do ubijania lub taśmą poliestrową lub zgrzej włókna liny w pełni syntetycznej, tak aby złączyły się w twardą końcówkę. Uszczelnienie powinno wnikać w splotkę, a nie tylko glazurować powierzchnię, a lina z włókien naturalnych wymaga ścisłego ubijania, ponieważ nie można jej stopić.

W przypadku lin stalowych końce wymagają przede wszystkim ochrony mechanicznej. Chwytanie drutu ciasno nawiniętego w miejscu cięcia zapobiega rozluźnieniu się splotek, a w przypadku liny, która zostanie zakończona po przechowywaniu, przygotowanie kontynuuje się poprzez zwężanie, tak aby splotki bezpiecznie weszły do ​​tulei i końcówek. Wyżarzanie końca liny stalowej łagodzi naprężenia i napina strukturę splotki przed uformowaniem końcówki, dlatego też maszyny do wyżarzania i zwężania znajdują się obok pras w każdym poważnym warsztacie olinowania. Dostawcy tacy jak Xingtai budują dedykowane maszyny na każdym etapie, od wyżarzania i stożkowania po cięcie i stapianie, dzięki czemu obróbka końcowa jest dostosowana do zadania, a nie improwizowana przy użyciu szlifierki.

Maszyna do wyżarzania i zwężania lin stalowych RDQ-1011 Maszyna ta wyżarza i zwęża końce liny stalowej, dzięki czemu po przechowywaniu splotki wchodzą do tulejek i końcówek. Kompaktowy i łatwy do przenoszenia, obsługuje liny wind, kopalni i dźwigów w swoim zakresie średnic bez wymiany części. Zobacz produkt →

Przed składowaniem należy ubić lub uszczelnić końce liny z włókien i chwycić lub zwężyć końcówki liny stalowej, ponieważ niezabezpieczony koniec rozsypie się na półce.

Warunki przechowywania chroniące zwiniętą linę

Idealna cewka nadal ulega degradacji w niewłaściwym środowisku. Promieniowanie ultrafioletowe powoduje kruchość polipropylenu i nylonu, dlatego zwiniętą linę należy przechowywać w szafce, oddychającej torbie lub zacienionym stojaku, a nie na otwartej ścianie zwróconej w stronę okna. Wilgoć powoduje pleśń w linach z włókien naturalnych i powoduje korozję okuć lin syntetycznych, więc suchy, wentylowany narożnik za każdym razem ma lepsze wyniki niż wilgotna piwnica. Trzymaj linę z dala od ładowarek akumulatorów, kwasów, zasad, rozpuszczalników i sklepów z farbami, ponieważ zanieczyszczenia chemiczne mogą osłabić syntetyczną linę bez widocznych oznak.

Fizyczne przechowywanie jest tak samo ważne jak klimat. Zawieszaj zwoje na zaokrąglonych kołkach, a nie na cienkich ostrych hakach, ponieważ wąski haczyk koncentruje naprężenia zginające w jednym punkcie liny przez wiele miesięcy. Trzymaj zwoje z dala od podłóg betonowych, które odprowadzają wilgoć i przenoszą piasek do owijek. Daj każdemu zwojowi wystarczająco dużo miejsca, aby powietrze mogło się wokół niego poruszać i nigdy nie układaj ciężkich przedmiotów na przechowywanej linie lub na stojaku do przechowywania lin załadowanym poza jego przeznaczeniem.

Długoterminowe przechowywanie wymaga harmonogramu. Sprawdzaj przechowywane zwoje co trzy do sześciu miesięcy, rozwijaj na krótko, aby rozluźnić linę i obracaj zapasy, tak aby najstarsza lina została użyta jako pierwsza. Zanim jakakolwiek lina trafi z powrotem do magazynu, usuń błoto i sól, pozostaw ją do naturalnego wyschnięcia z dala od bezpośredniego źródła ciepła i sprawdź ją ponownie. W przypadku znalezienia uszkodzonej części należy ją wyciąć, zamiast przechowywać problem, i odpowiednio przygotować nową końcówkę przed ponownym zwinięciem. Maszyna do cięcia i zwężania sprawia, że ​​naprawa jest szybka i powtarzalna, co ma znaczenie, gdy załoga potrzebuje liny z powrotem do użytku tego samego dnia.

Maszyna do cięcia i zwężania lin stalowych RDQ-1012 Szybko nagrzewająca się maszyna do cięcia i zwężania, służąca do przygotowywania nowych końcówek lin po wycięciu uszkodzonych odcinków podczas kontroli magazynowych. Tworzy gładkie stożkowe końce i pozwala załodze zwrócić linę do użytku tego samego dnia. Zobacz produkt →

Sucha, zacieniona, oderwana od podłogi i sprawdzana co kilka miesięcy: warunki przechowywania decydują o trwałości liny w takim samym stopniu, jak metoda zwijania.

Scenariusze zastosowań i punkty wyboru

Liny światłowodowe i liny stalowe mają wspólny cel, jakim jest uporządkowane przechowywanie, ale można do nich dotrzeć różnymi drogami, a porównanie ich obok siebie sprawia, że punkty wyboru są oczywiste.

Kiedy objętość liny przekracza możliwości pracy ręcznej, decyzja o zakupie przesuwa się z kręgów na sprzęt. Niezależnie od tego, czy kupujący dokonuje zakupu materiałów eksploatacyjnych jako użytkownik końcowy, w sklepie z osprzętem czy w hurtowni, obowiązuje ta sama logika wyboru: dopasuj klasę maszyny do średnic lin w warsztacie, potwierdź, że okucia i tulejki są dostępne w odpowiednich rozmiarach oraz faworyzuj producenta z udokumentowaną kontrolą jakości i doświadczeniem w eksporcie. Dostawca obejmujący cały łańcuch przetwarzania, od nawijania i wyżarzania po prasowanie i akcesoria, eliminuje również ryzyko dopasowania i tolerancji wynikające z maszyn mieszających i materiałów eksploatacyjnych z niepowiązanych źródeł.

Lina światłowodowa wymaga ręcznych zwojów eliminujących skręt, lina stalowa wymaga kontrolowanego nawijania bębna, a objętość decyduje, kiedy przejść z rąk do maszyn.

Często zadawane pytania dotyczące zwijania liny do przechowywania

Te same trzy zasady odpowiadają na prawie wszystkie pytania związane z przechowywaniem: kontroluj skręt, blokuj cewkę i zarządzaj środowiskiem.

Powiązane lektury i zasoby

Te strony z witryny Xingtai zawierają szczegółowe informacje na temat sprzętu związanego z obsługą lin i obróbką lin stalowych.

• Aby bliżej przyjrzeć się zasilanym urządzeniom zwijającym, zobacz do czego służy zwijarka linowa w przemyśle i pracy zarobkowej.
• Maszyny i akcesoria wspomniane w tym przewodniku pochodzą z firmy Jiangsu Xingtai Hydraulic Manufacturing , producenta sprzętu do obróbki lin stalowych, założonego w 1992 roku.

Kiedy ręczne zwijanie nie jest już wystarczające, rolę odgrywają napędzane urządzenia do nawijania i obróbki końcowej, a powyższe zasoby pokazują, jak to zrobić.

Zwijanie liny do przechowywania to niewielka dziedzina, która przynosi nieproporcjonalnie duże korzyści. Lina zwinięta z kontrolowanym skrętem, bezpiecznie zabezpieczona i przechowywana w czystym, suchym i zacienionym miejscu szybko się zwróci, zachowa swoją znamionową wytrzymałość i wytrzyma sezony dłużej niż lina zrzucona w stos. Zacznij od metody ósemki lub metody over-under dla liny z włókna, utrzymuj linę stalową na szpulach pod odpowiednim napięciem, zabezpiecz końce, zanim dotrą do półki i co kilka miesięcy spaceruj po obszarze przechowywania. Po każdym okresie przechowywania lina zwróci uwagę już przy pierwszej pracy.

Tylko kilka minut zdyscyplinowanej pracy na końcu każdej pracy odróżnia trwałą linę od liny, która zostanie wcześniej przecięta.
